最小の労力と時間で
自分サイズのパンツ(ショーツ)の原型を
つくりたい
ひとりひとりの体に合ったパンツには
ひとりひとりの寸法を
反映した原型が
必要
この原型さえあれば
いろんな形に
変形もできる
採寸/３か所
ウエスト
ヒップ
ウエストラインとヒップラインの間の長さ
測り方
こちらで説明されている通り
ウエストは
ウエストの一番細い部分を測ってください。
ヒップは
まっすぐ立った姿勢でヒップの一番大きい部分の周囲を測ってください。
ヒップの一番大きい部分
とは
お尻の一番突き出ているところ
だそう

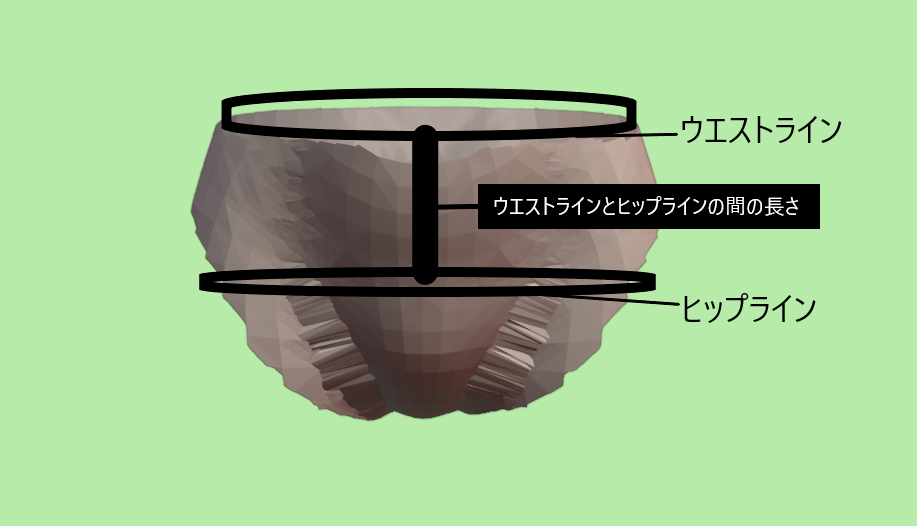

ウエストラインとヒップラインの間の長さは
このイラストを
参考に。
用意するもの
- A４のコピー用紙６枚程度
- えんぴつ
- 直線定規(１５～２０ｃｍ)
- カーブ定規
- はさみ
カーブ定規？？？
最小の時間と労力で
製図する場合
約４０か所
えんぴつで線を引くことになります
線を引くときに使うのは
直線定規です
しかし
数回だけ
直線ではなく
カーブを引く場面がでてきます

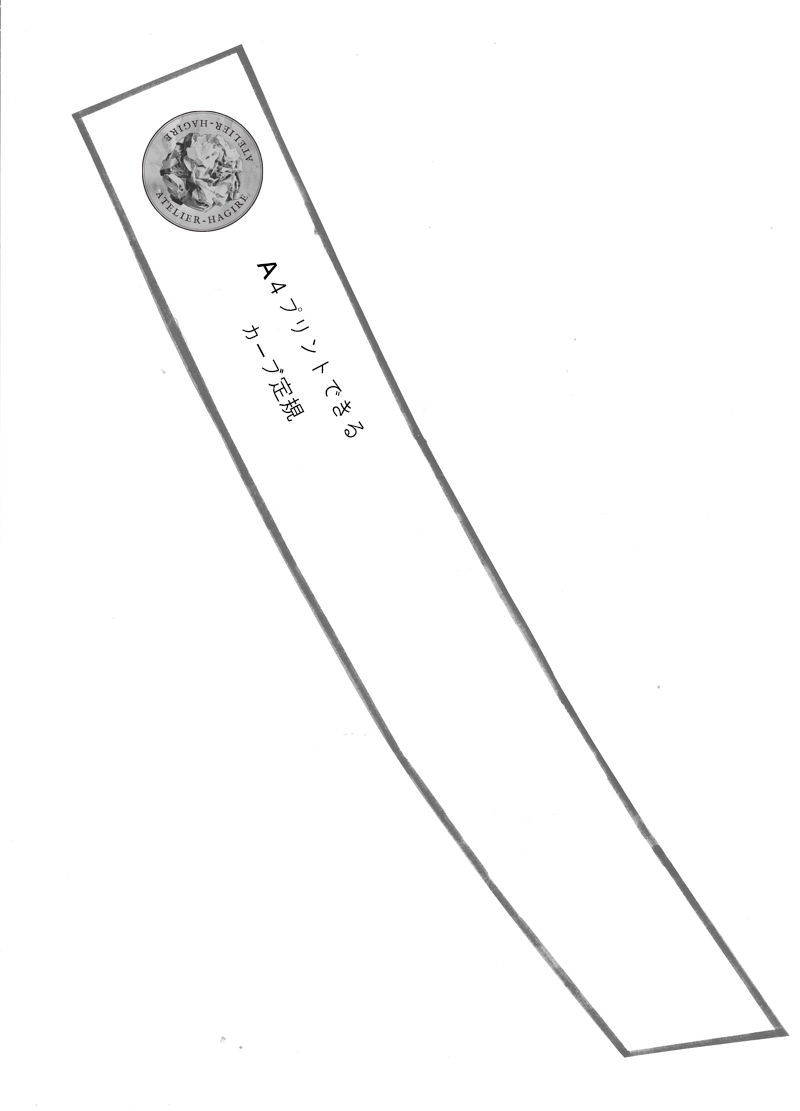

カーブを引くときに使うのは
この、カーブ定規です
A４サイズでプリントして
黒線をハサミで切って
紙の定規として使います
用意する数字
ウエストの数字 製図ではTと表します
ヒップの数字製図ではHと表します
ウエストラインとヒップラインの間の長さ 製図ではTHと表します
ウエストの数字を４で割ってでた数字
ヒップの数字を４で割ってでた数字
上の１～５の数字を
製図で表すアルファベット
T ・H・ TH・ P・ Q
を添えて
紙にメモしておくと
いいです
製図 ステップ１から１４まで
ステップ１

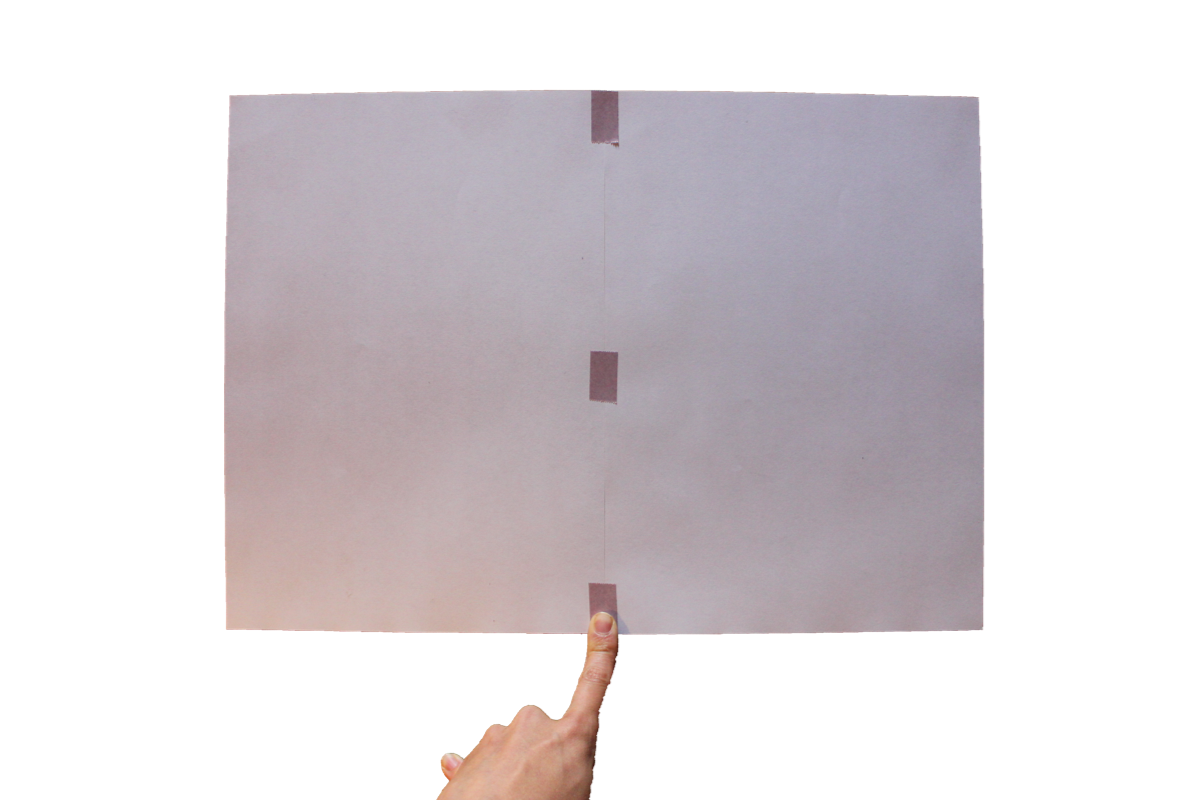

A４のコピー用紙２枚を
長辺が合わさるように置いて
テープで貼り合わせます
ステップ２

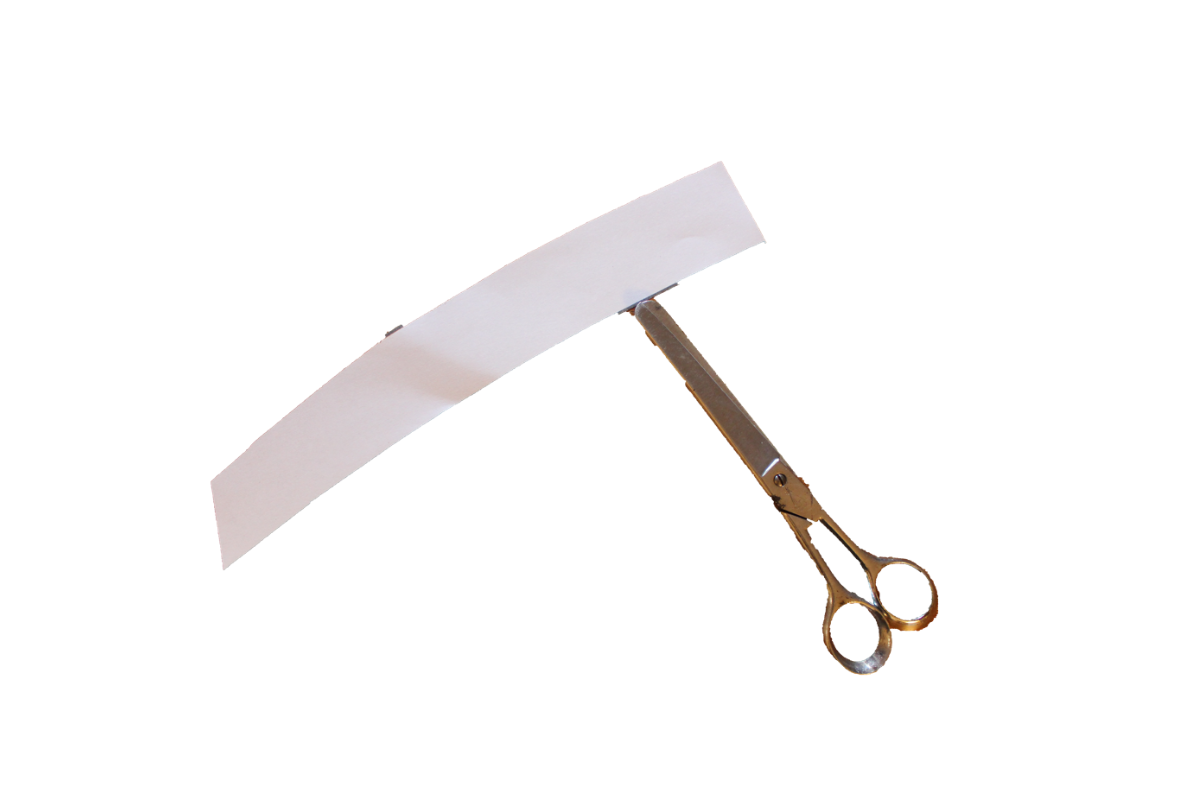

カーブ定規をハサミでカット

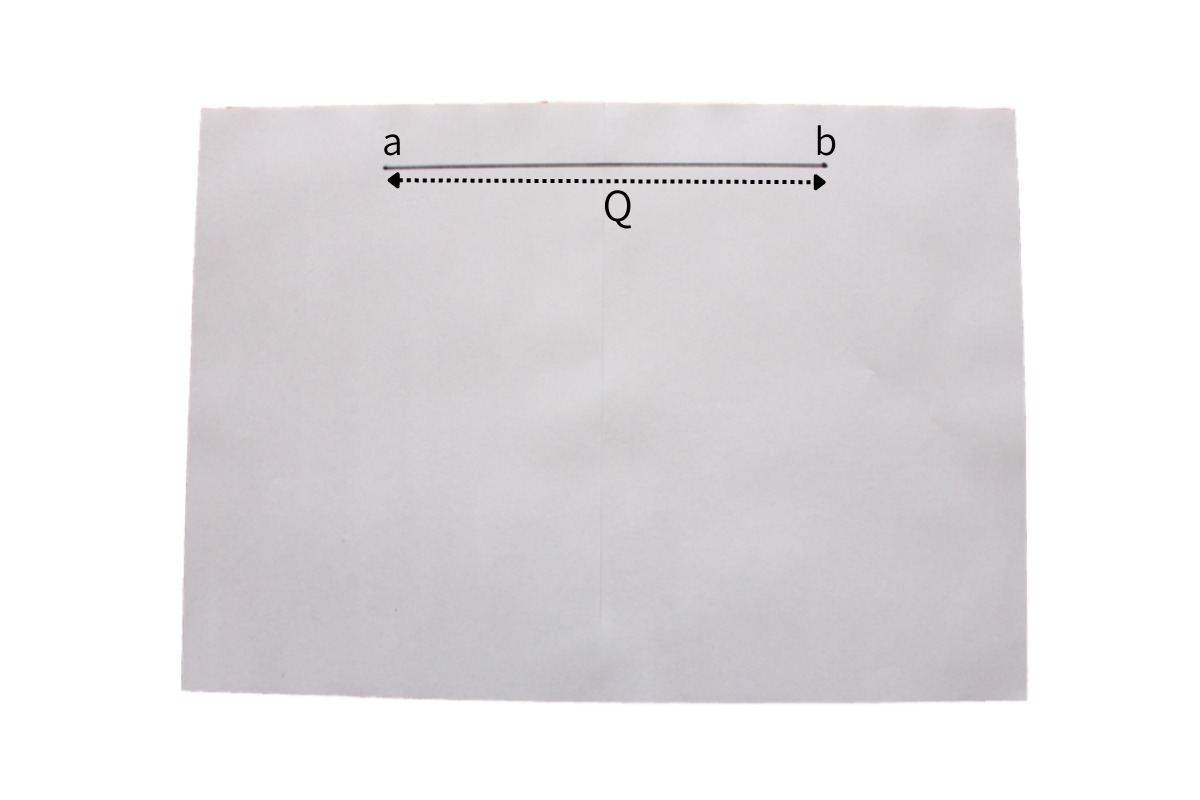

ステップ３
えんぴつと直線定規をもって
１本目の線を引きます
１本目の線は
ab線
長さはＱ

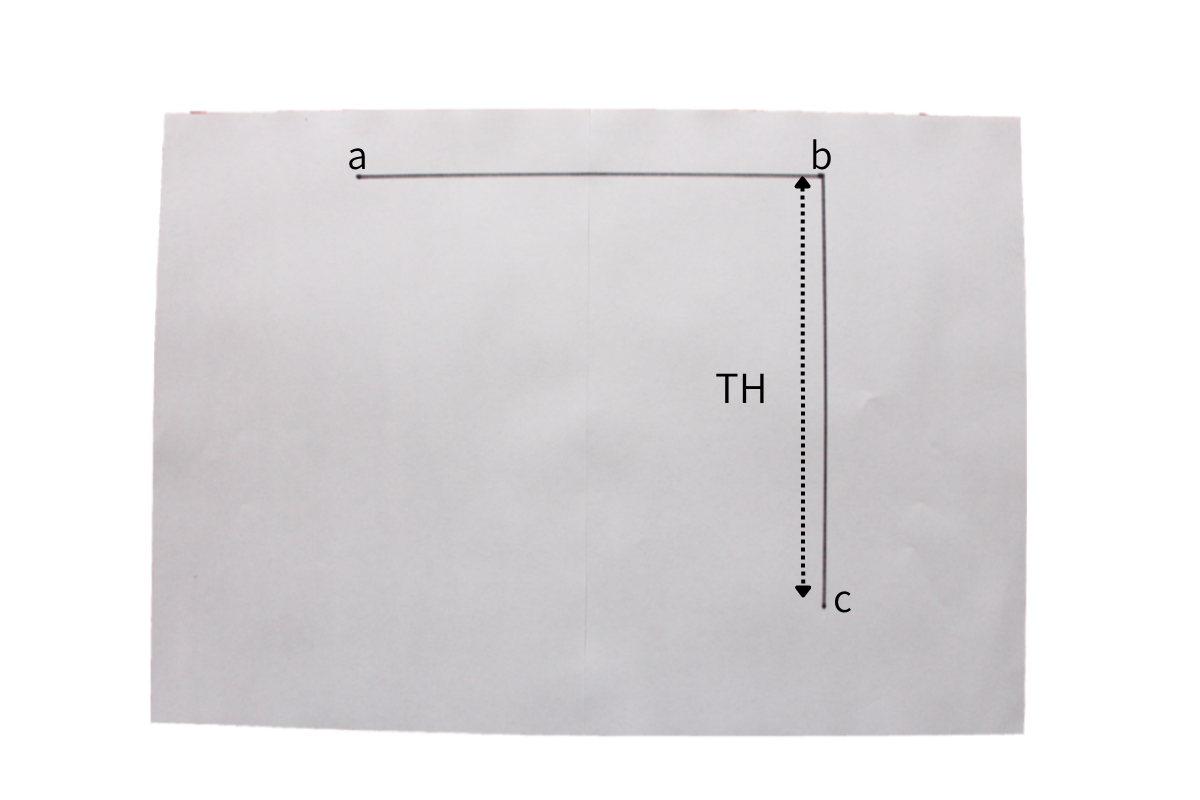

ステップ４
bからマイナス90°にbc線を引きます
長さはTHです

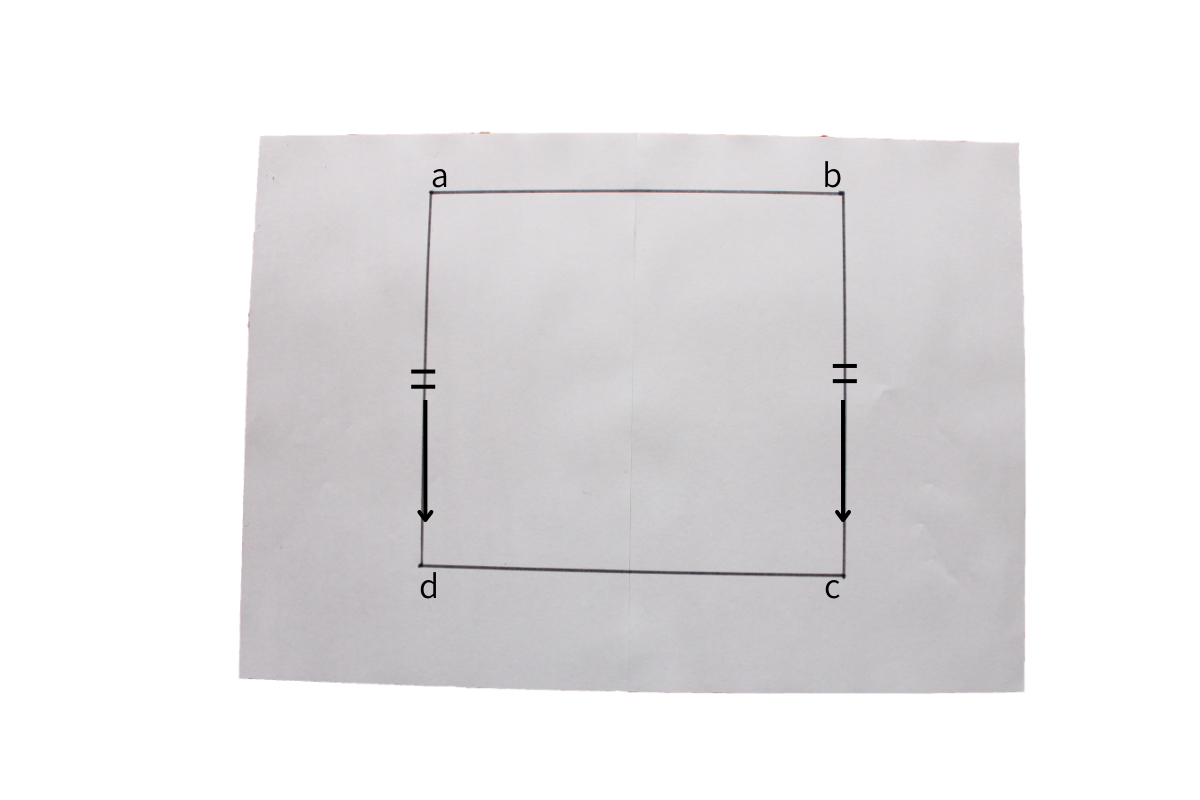

ステップ５

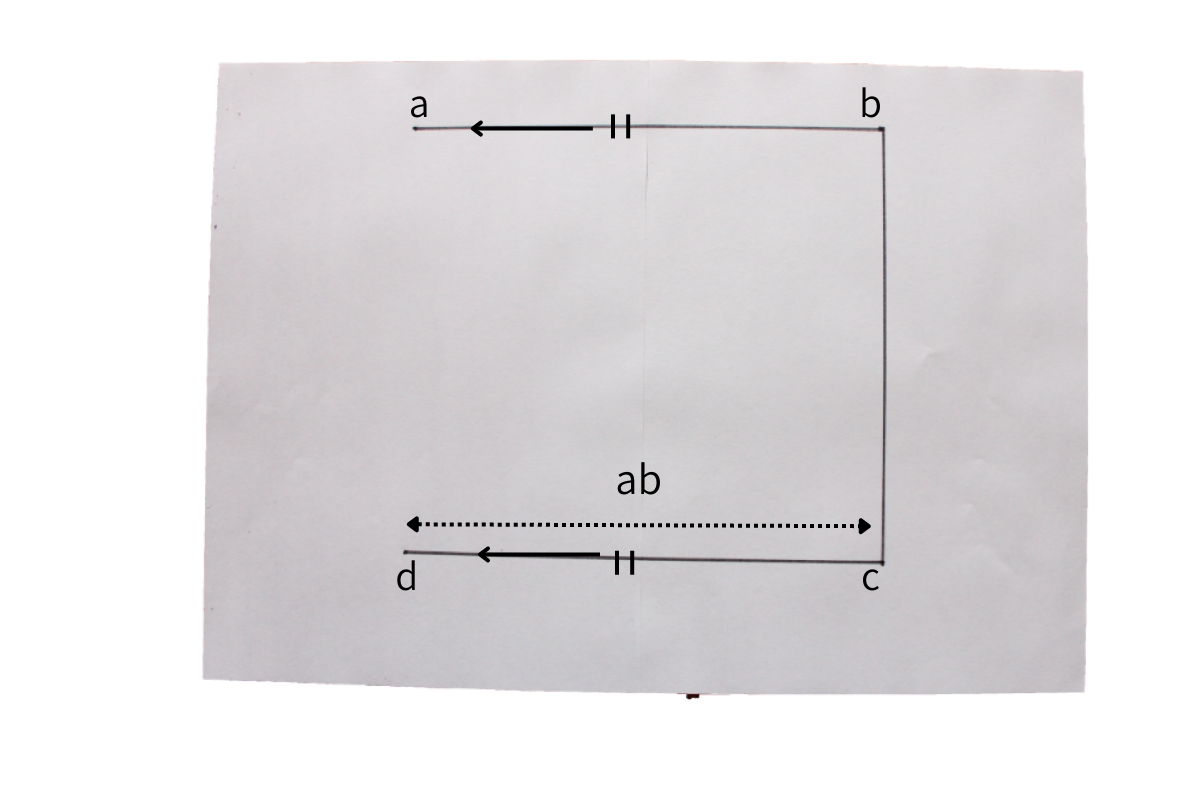

cd線を引きます
ab線に対して平行で
ab線と、同じ長さです
ステップ６
dとaを結びます
ステップ７
ad線上に
点eを打ちます
aeの長さは
Tの長さです

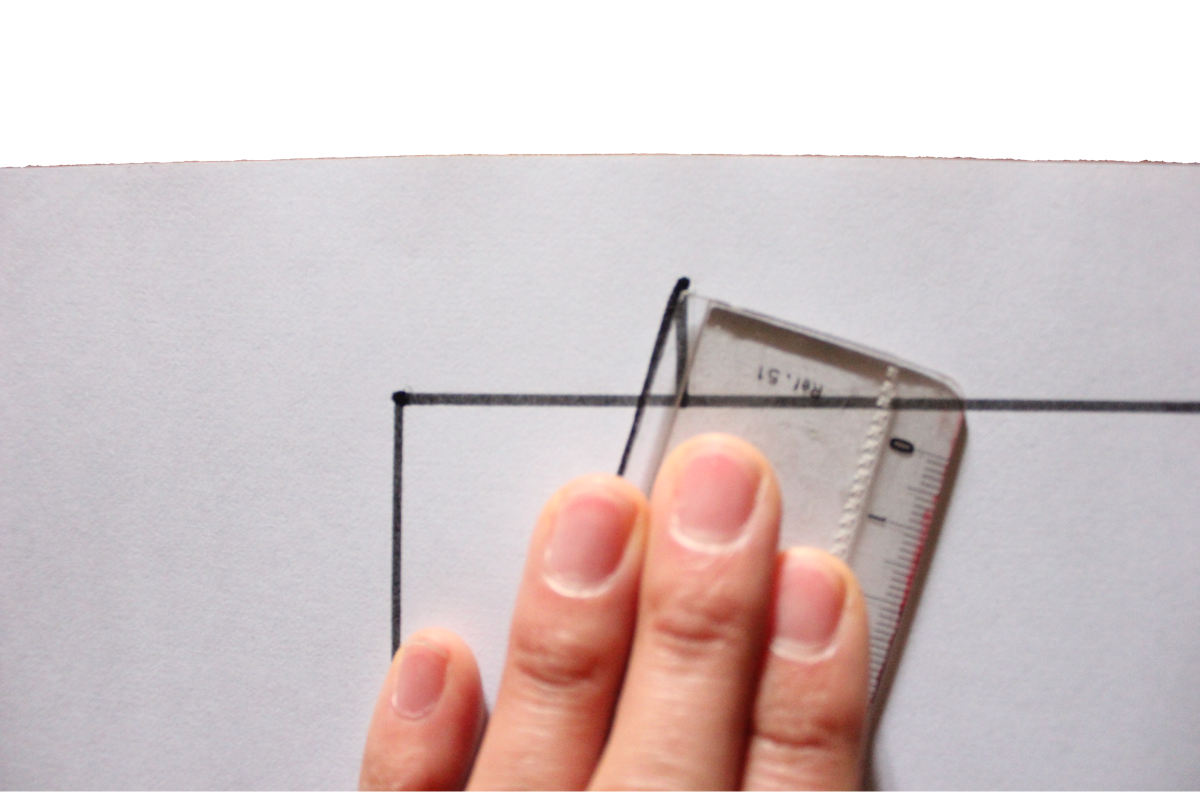

さらに
eから真上に向かって
1.5cmの直線を引きます

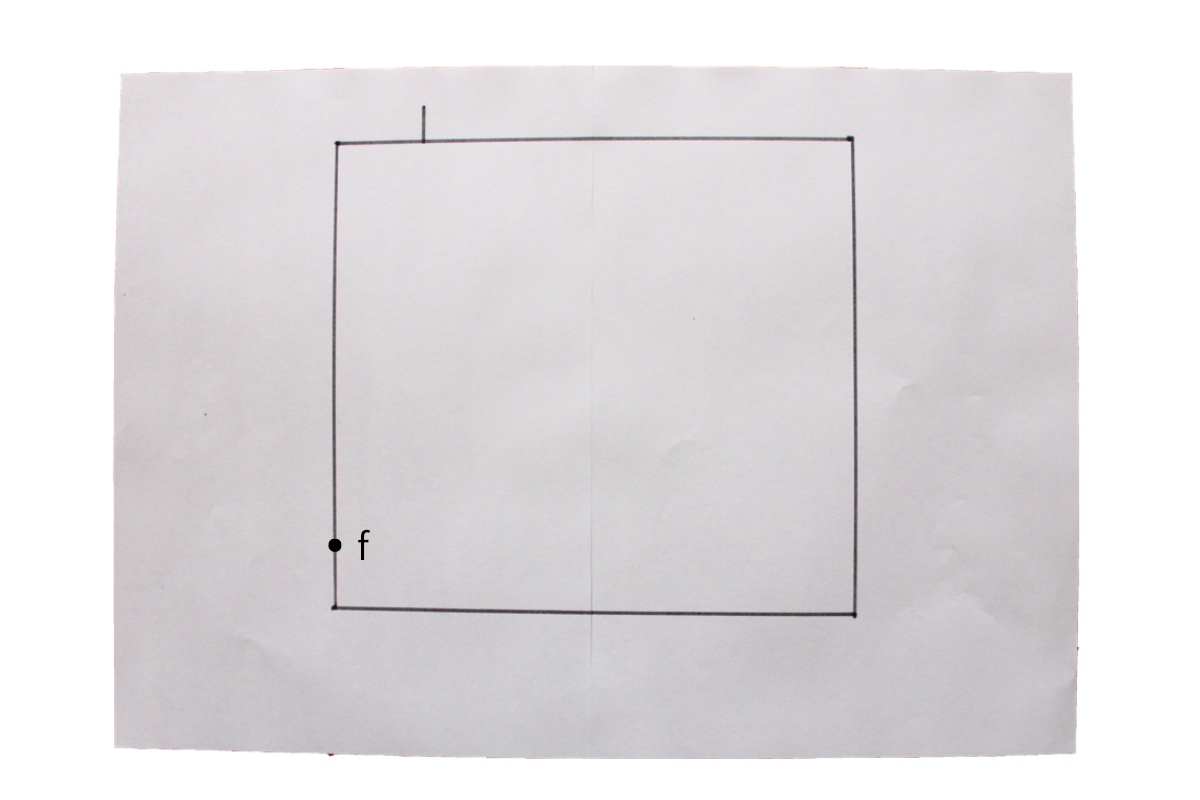

ステップ８
次はda線上に点fを打ちます
dから2.5cmの位置です

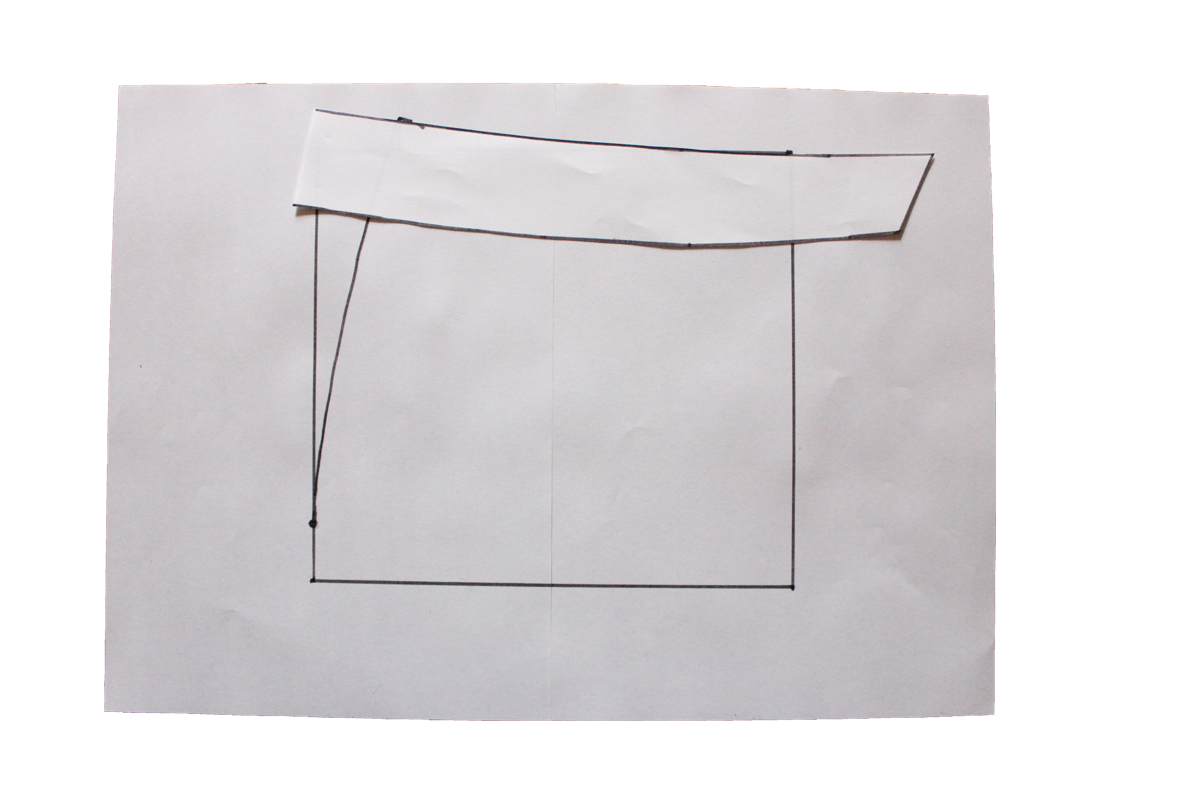

ステップ８

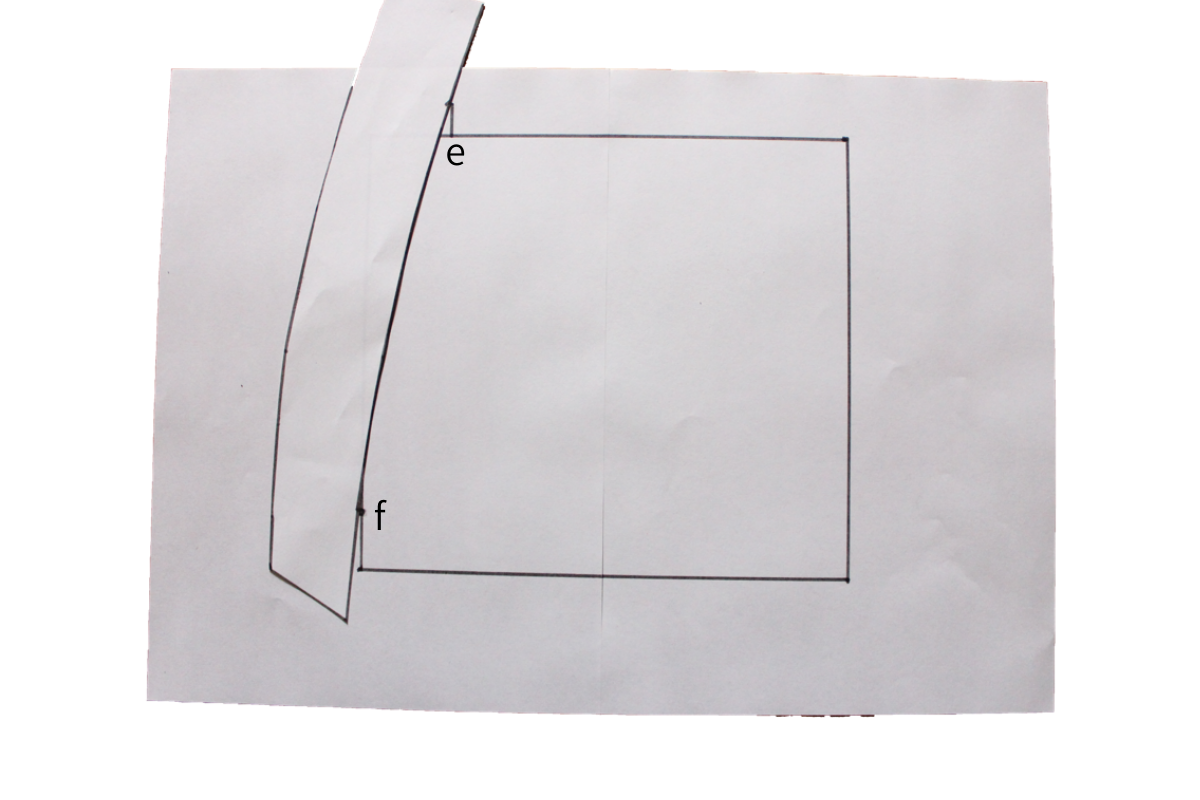

カーブ定規を
上のように
置きます
fとeから真上に引いた直線の先端を結ぶように
カーブ定規のラインが ２点をゆるやかにつなぐように 定規の位置を 微調整します

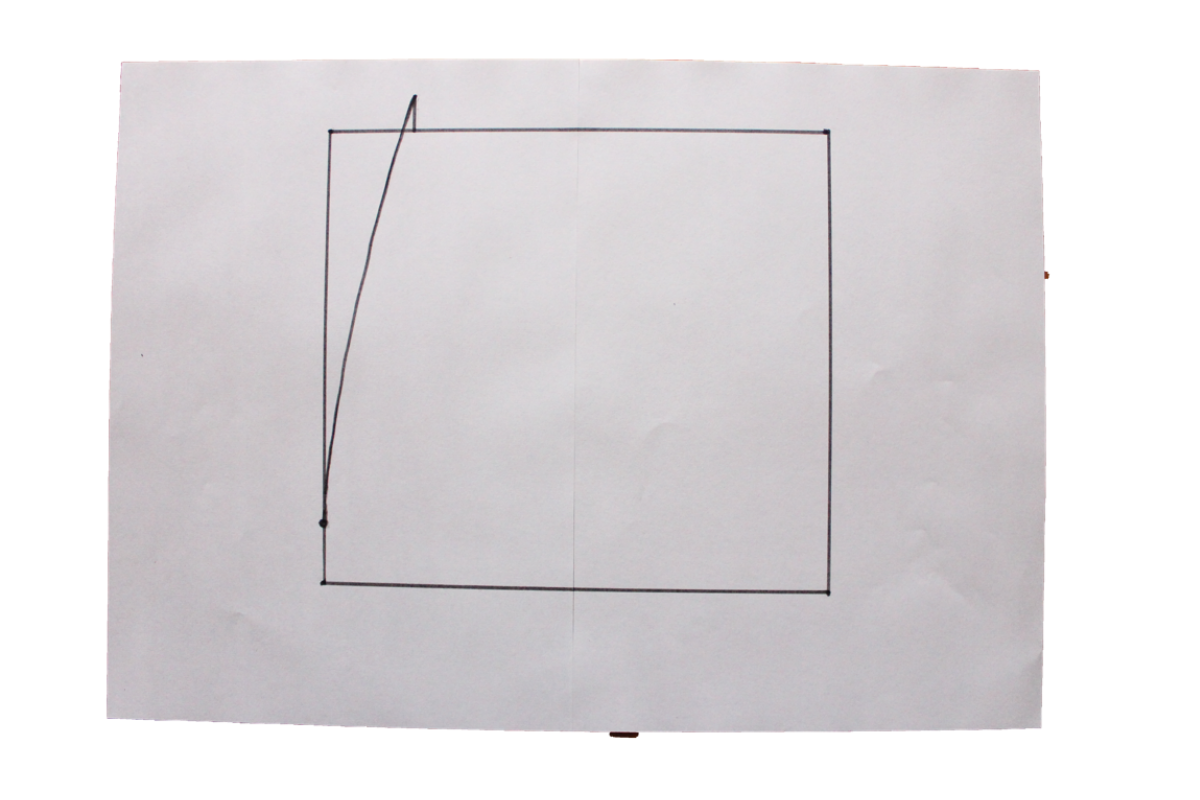

ステップ９
カーブ定規でカーブを引きます
ステップ１０

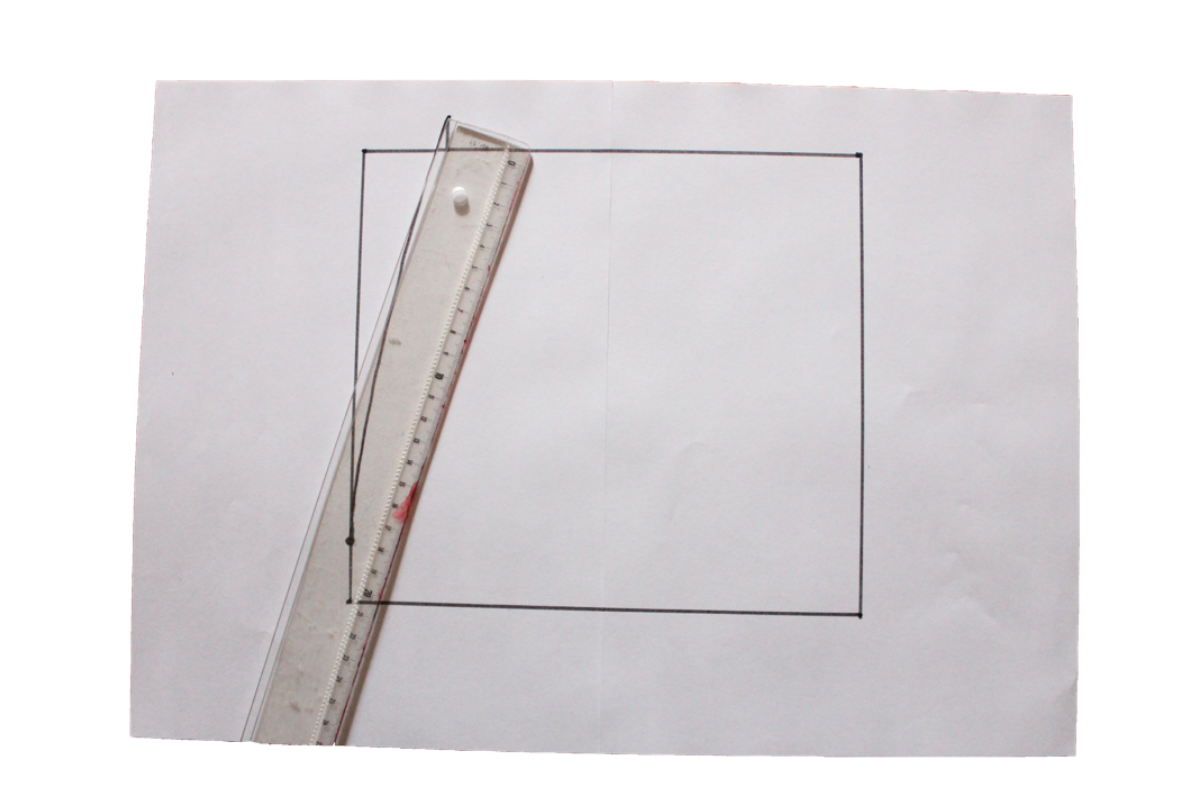

次は
直線定規を
今引いたカーブにあてます
ステップ１１

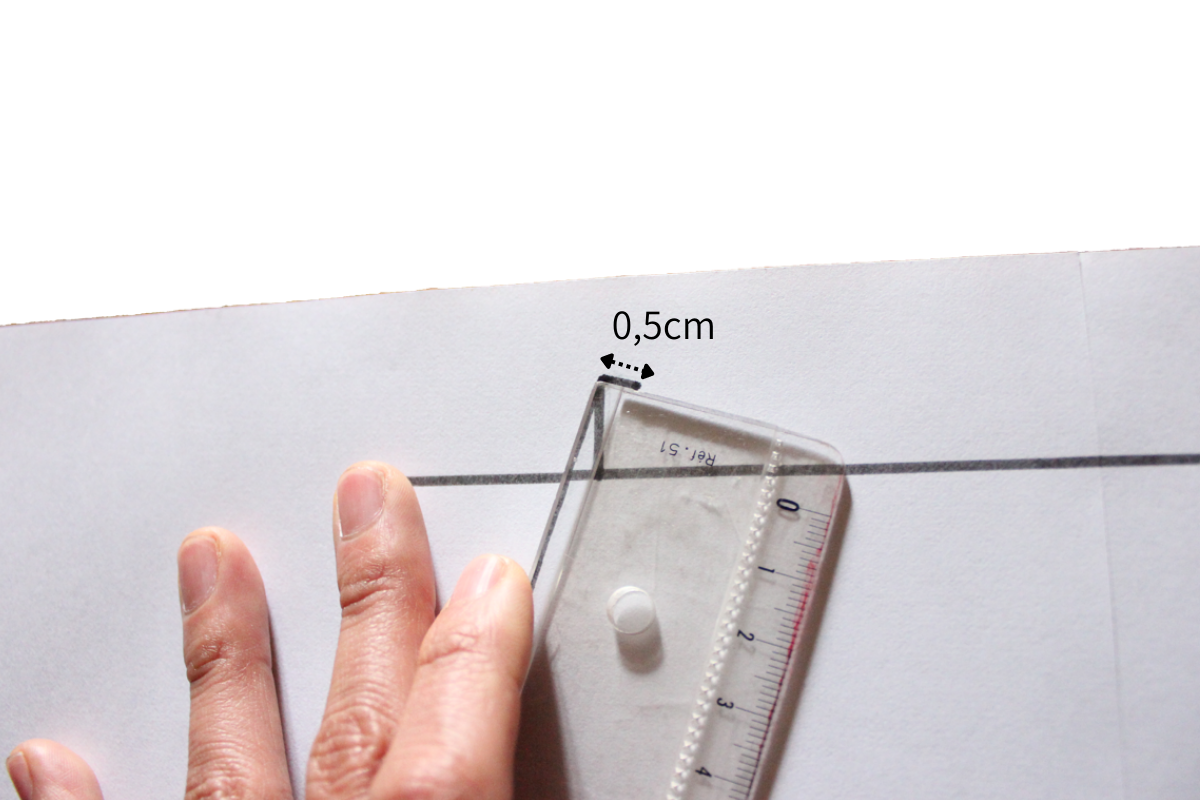

定規の直角部分を使って
0.5ｃｍの線を
引きます
ステップ１２
0.5ｃｍ線上に
カーブ定規の上辺を重ねて
bに向かって
なめらかなカーブができるように
カーブ定規を
置きます
ステップ１３
bに向かって
カーブを引きます

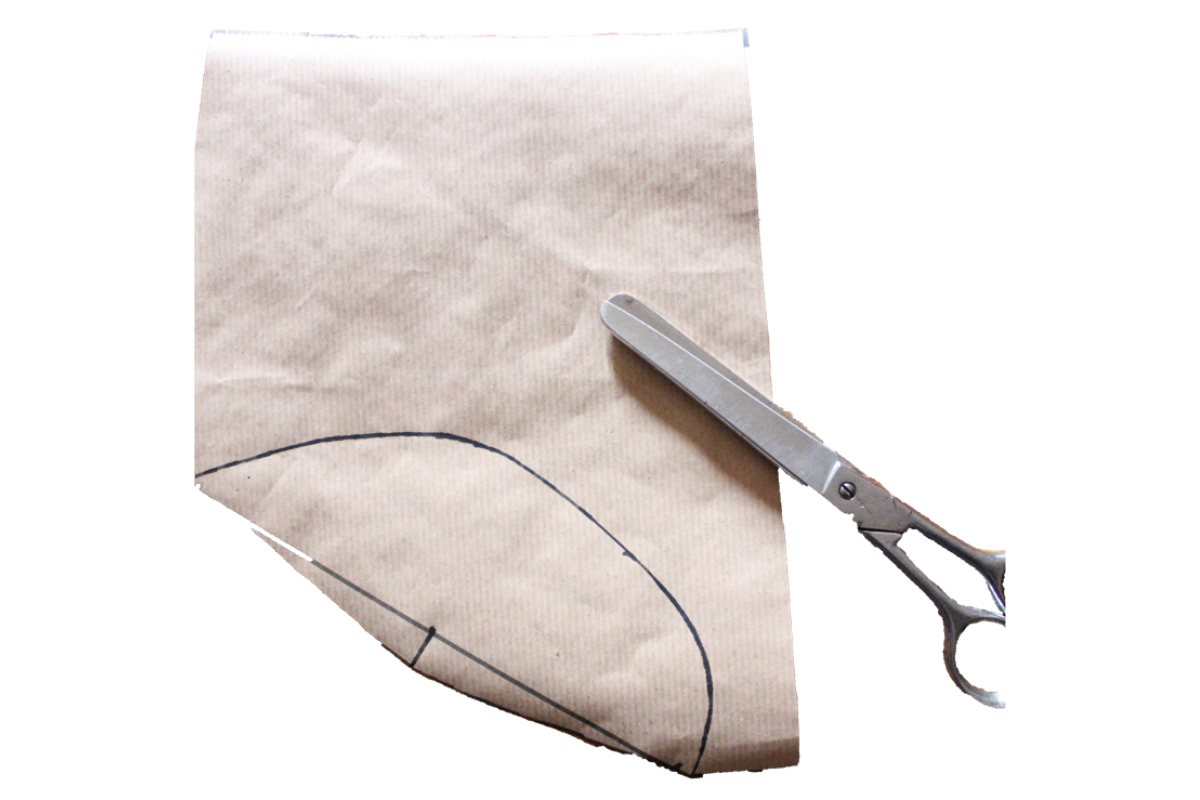

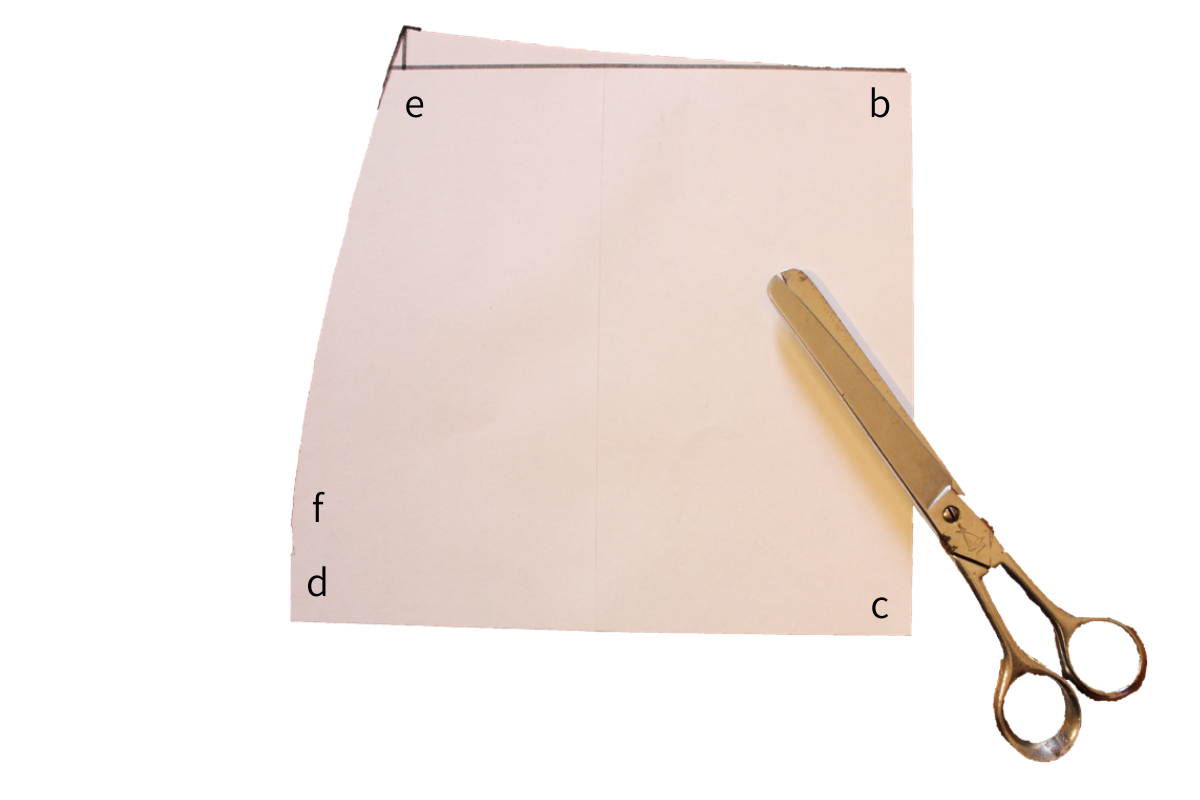

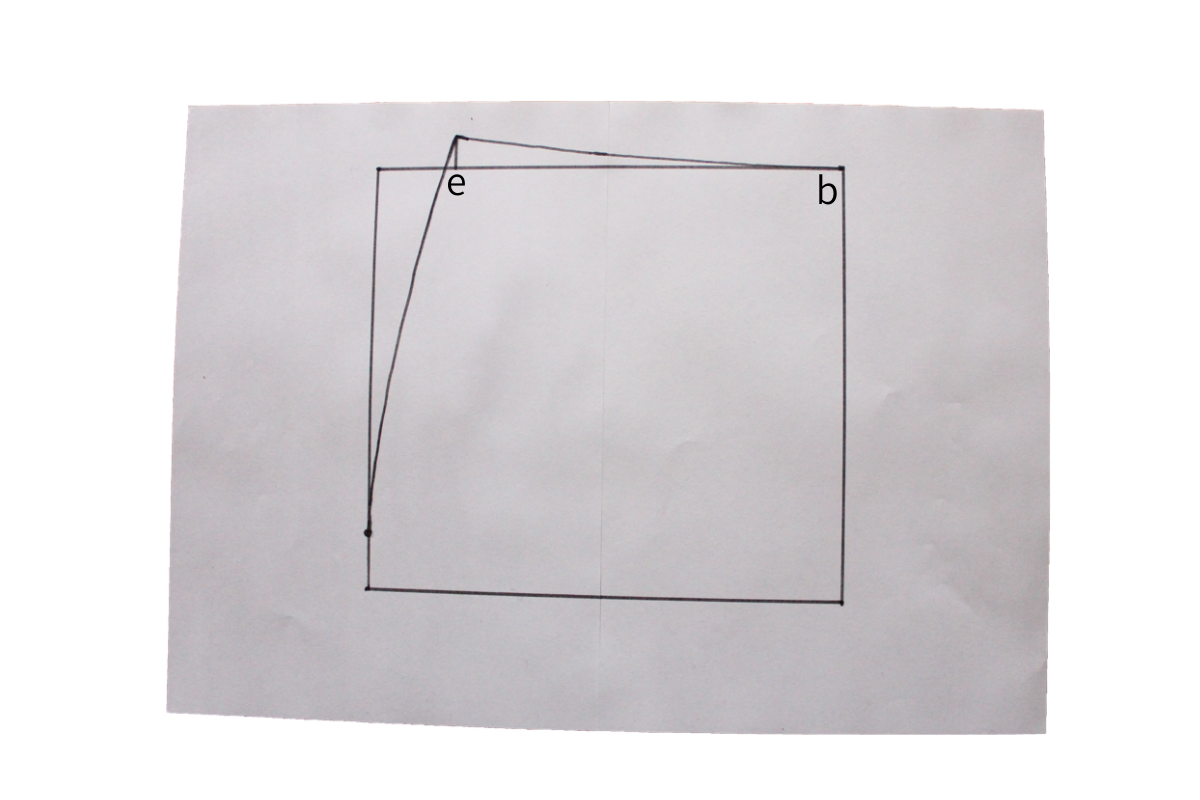

ステップ１４
はさみでカットします
カットするのは
カーブ２か所
bc線
cd線
です
製図 ステップ１５～２８まで

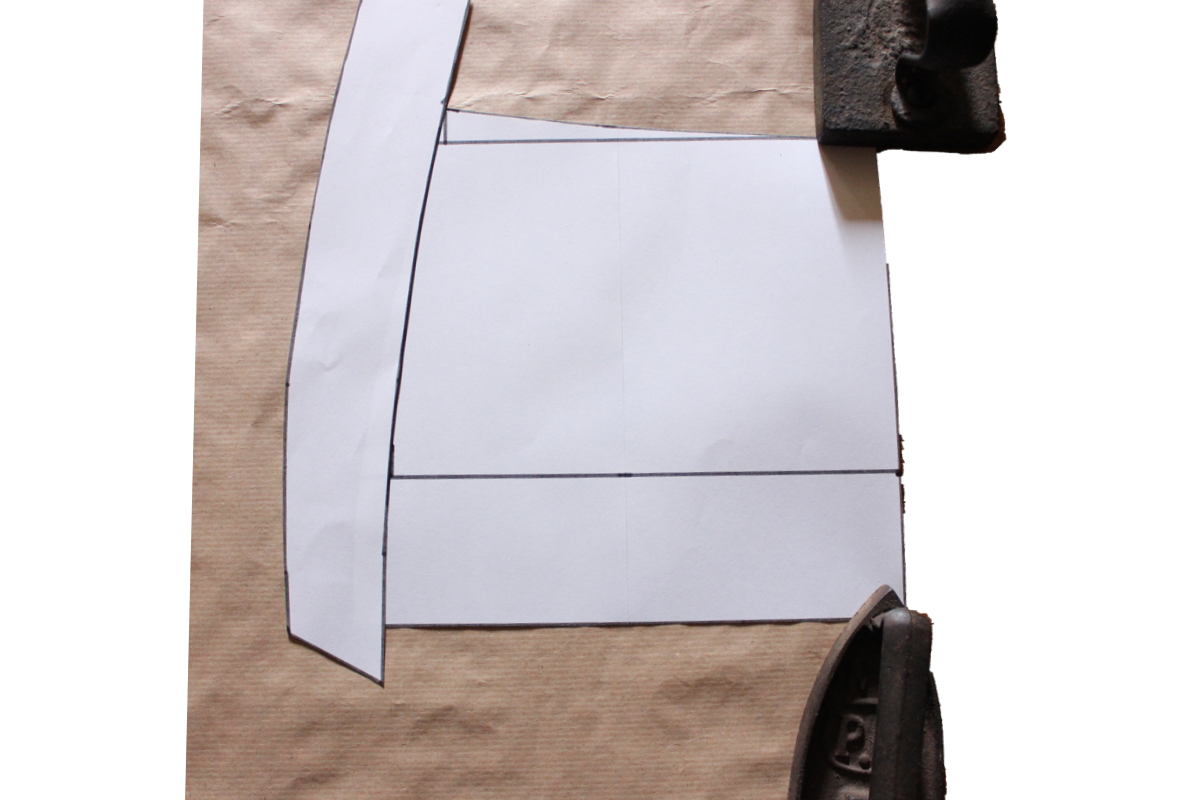

ステップ１５
カットした型紙を 新たな紙の上に 置きます
写真では適当な包装紙を つかっています
２枚のA４用紙の短辺を合わせてテープで貼り合わせ 上のように置きます
ステップ１６

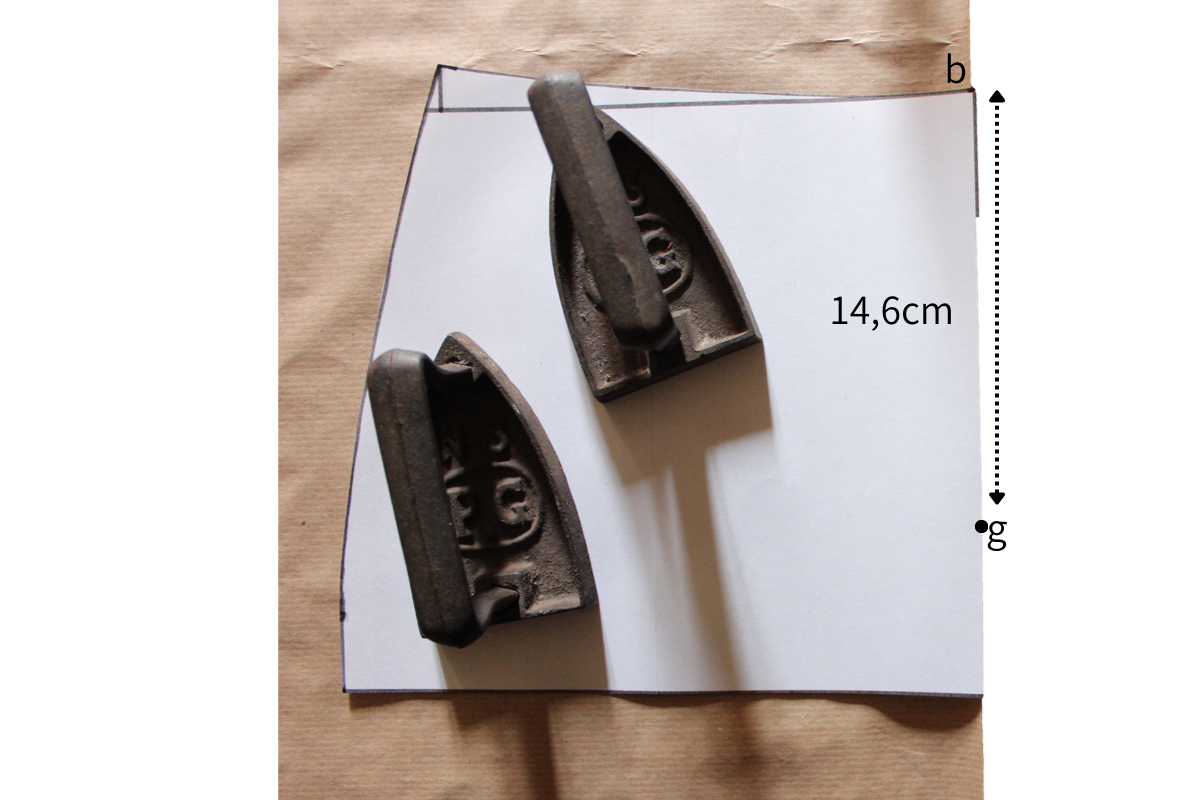

bc線上に点gを打ちます
bとgの距離は14,6cmです

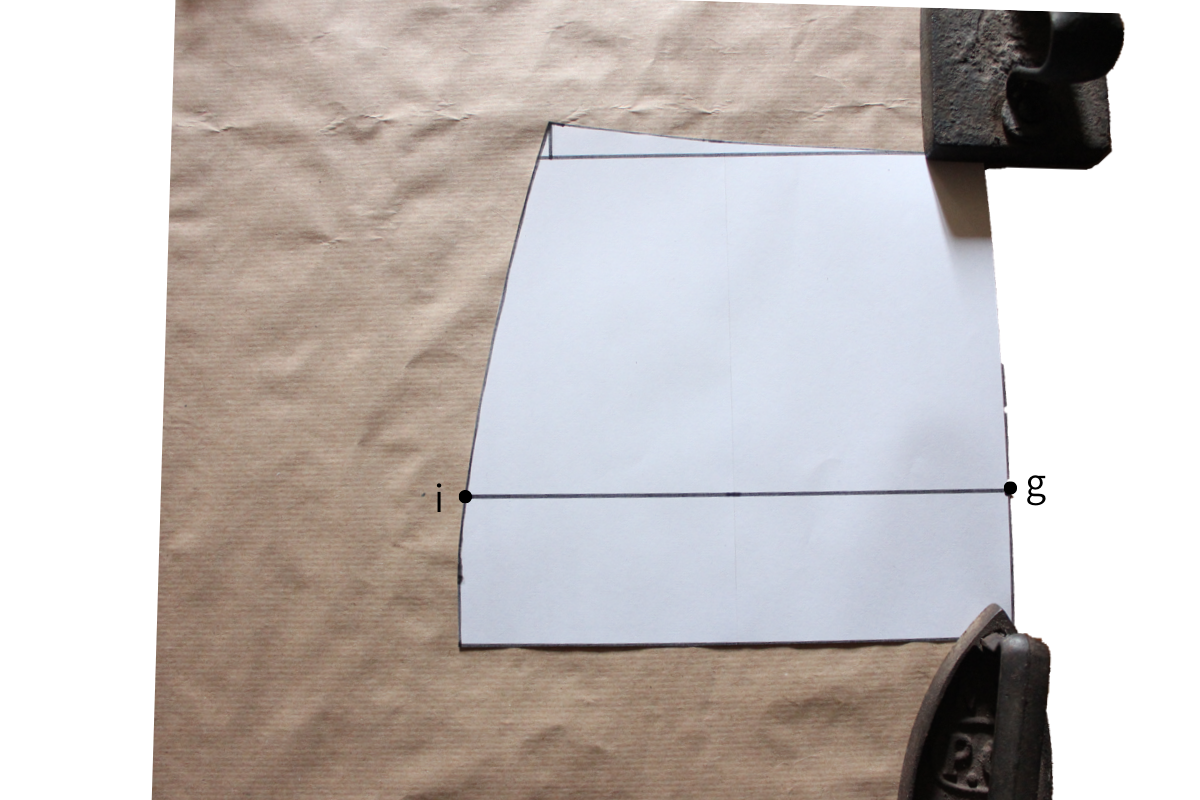

ステップ１７
点gからcd線と平行になる
gi線を引きます
ステップ１８
gi線上に点jを打ちます
点iからの距離は1,25cmです
さらに点jから 真上に向かって 直線を引きます
直線の長さは 1,25cmです
ステップ１９

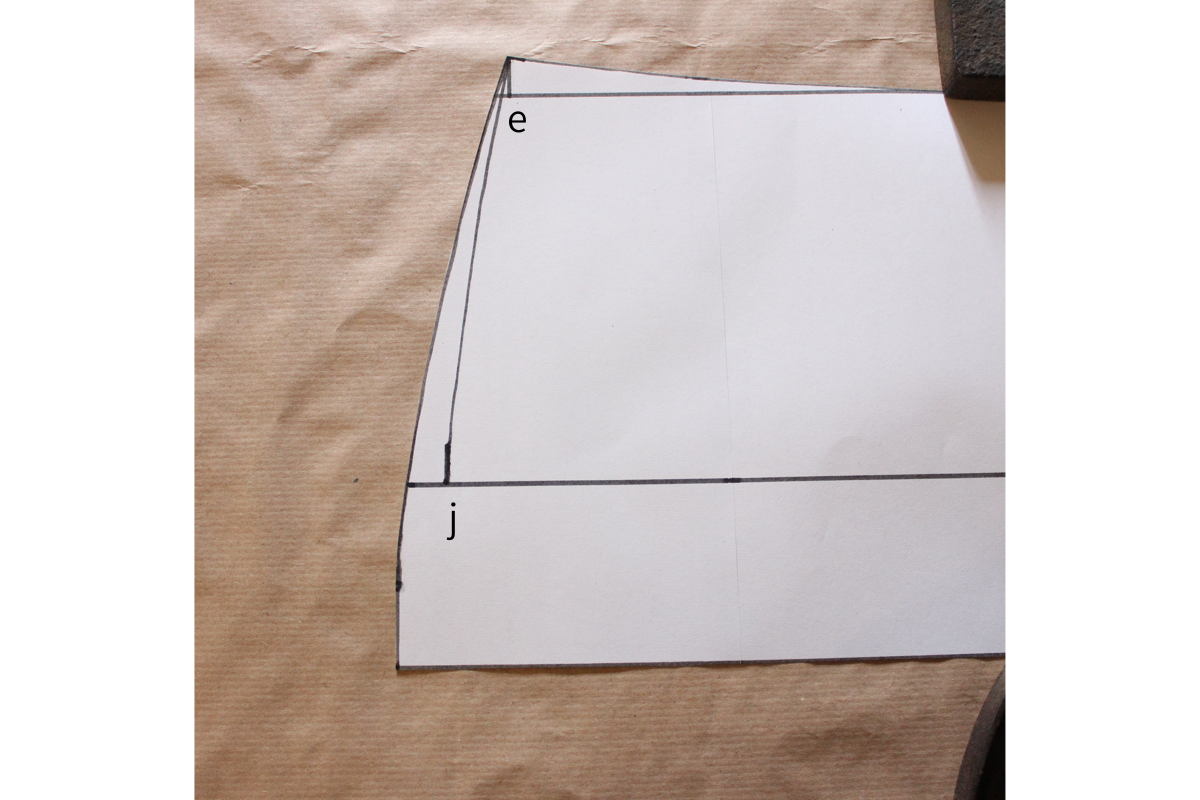

点jと点eから真上に伸びる直線の先端を結ぶように
カーブ定規を置きます
ステップ２０
カーブを引きます
ステップ２１
jg線を4等分する点を打ちます
それぞれの点を
k
m
n
とします
ステップ２２

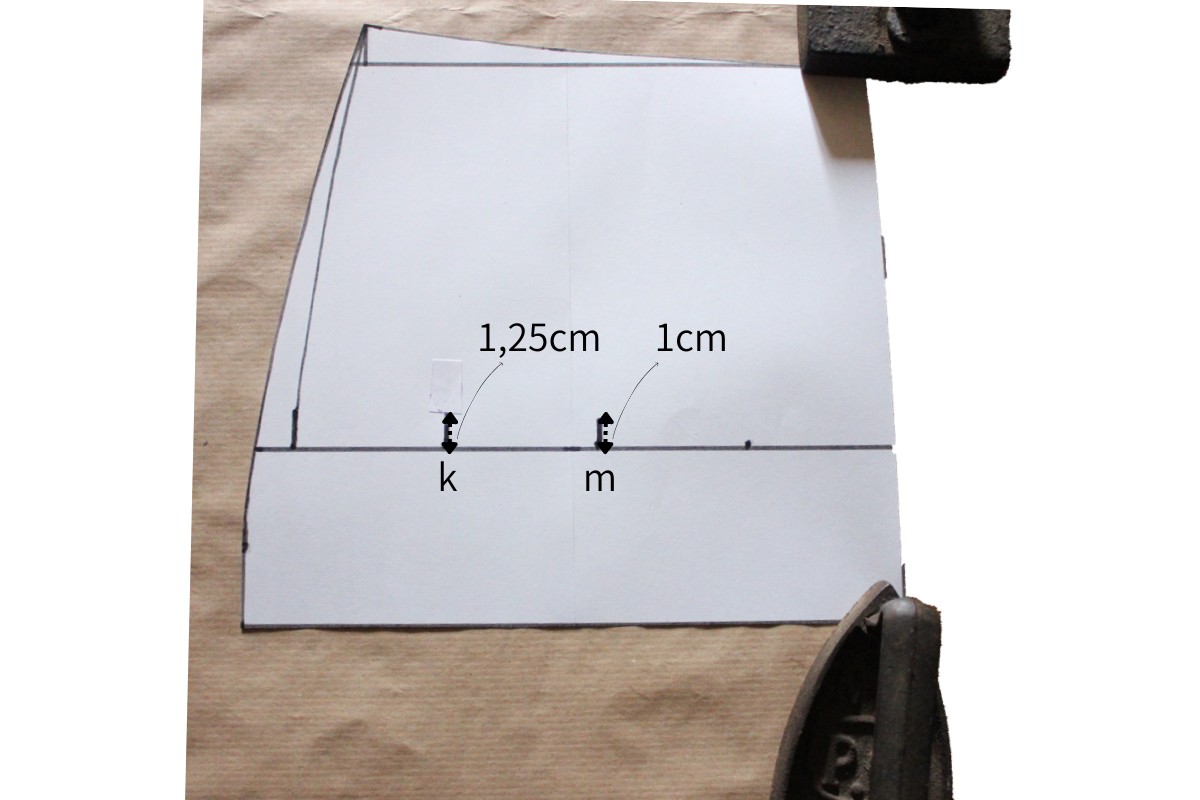

点kと点mから
真上に向かって直線を引きます
kからは1,25cm
mからは1cm

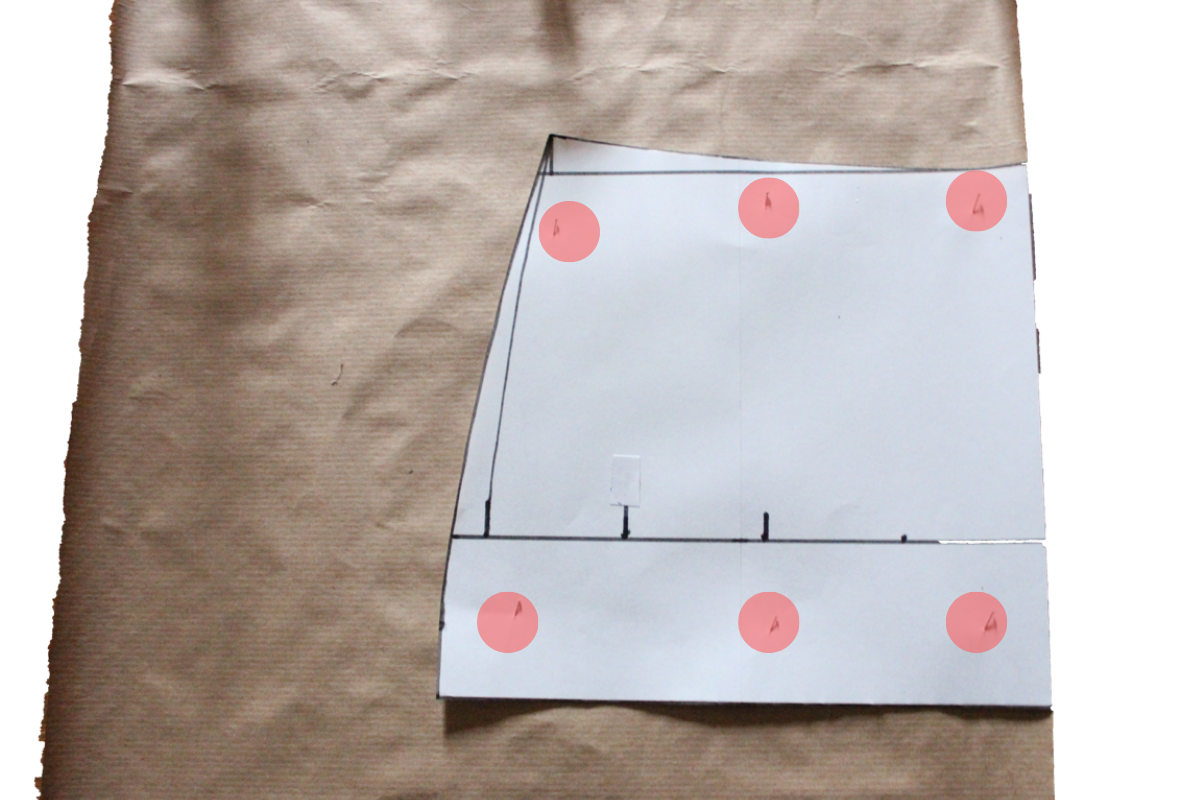

ステップ２３
ピンで型紙を固定します
ステップ２４

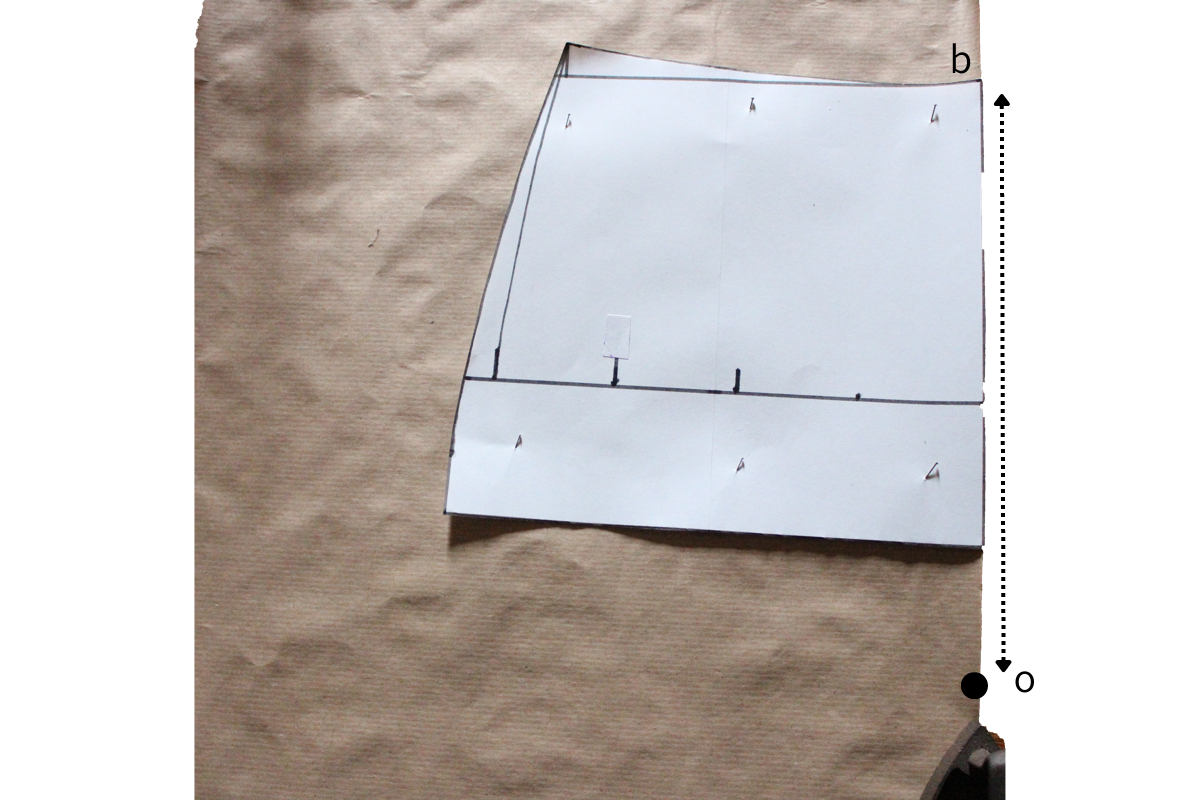

点bから
真下に伸びている直線の延長上に 点oを打ちます
- 普段Sサイズを着用の場合 bから25,5cm
- 普段Mサイズを着用の場合 bから26,cm
- 普段Lサイズを着用の場合 bから26,5cm

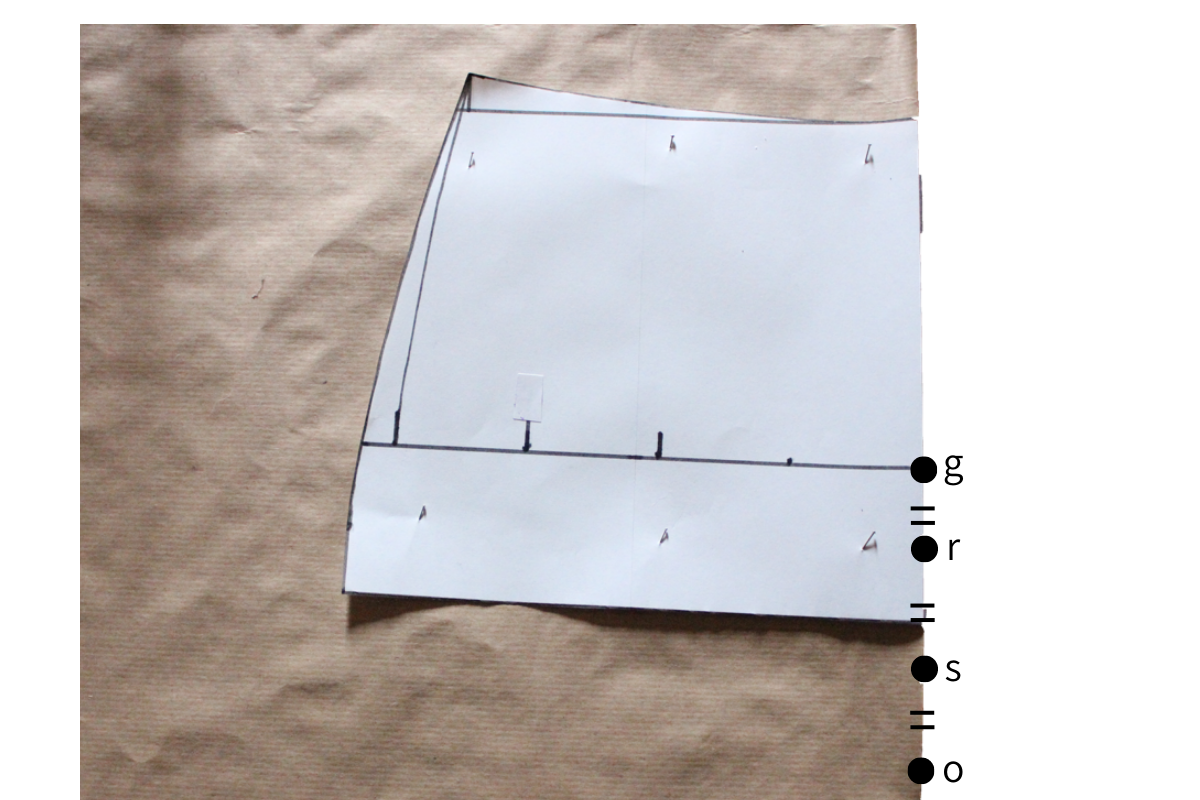

ステップ２５
go線を3等分する点を打ちます
それぞれの点を
r
s
とします
ステップ２６

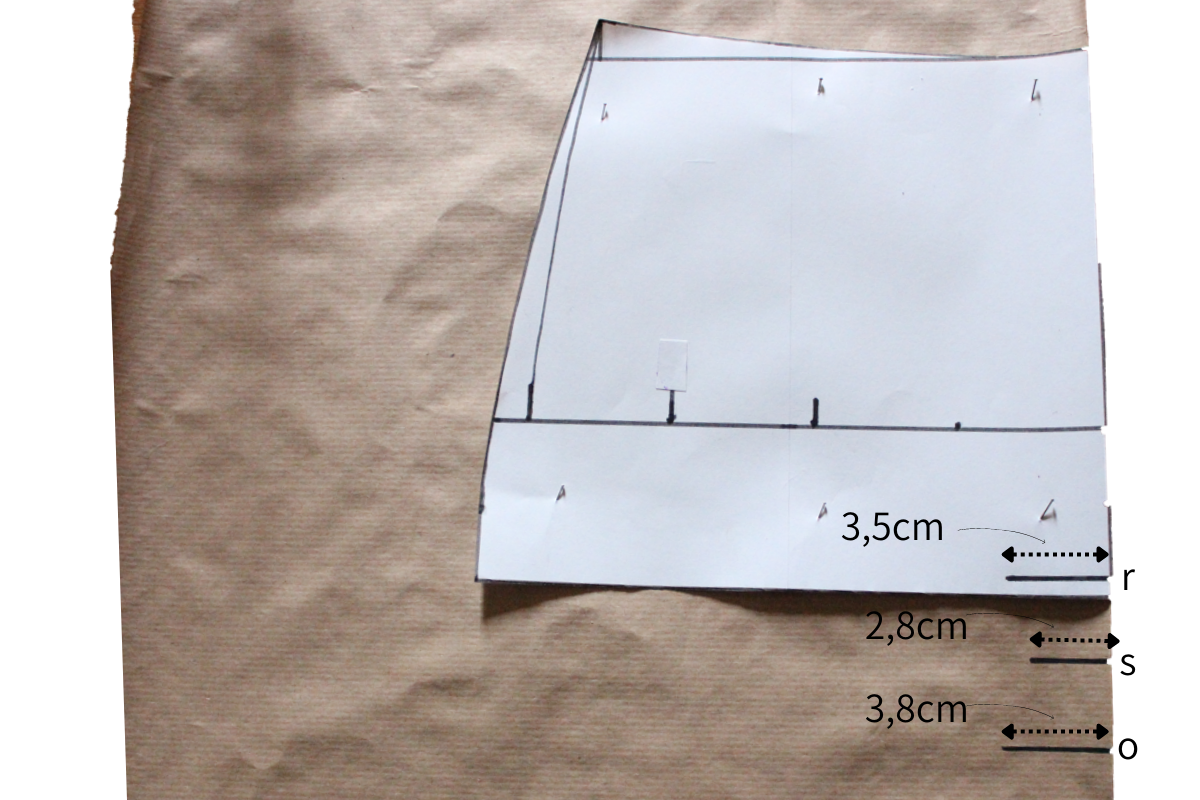

rから真横に直線を引きます
長さは3,5cm
sから真横に直線を引きます
長さは2,8cm
oから真横に直線を引きます
長さは3,8cm

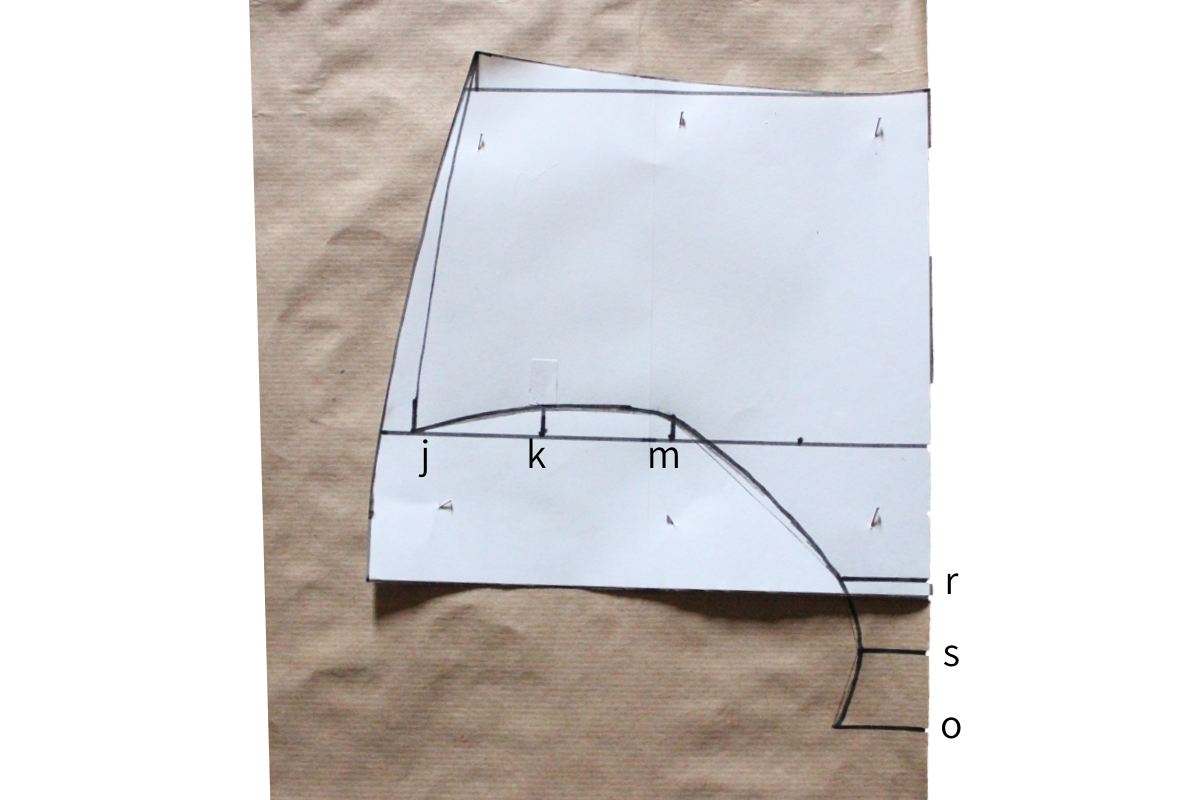

ステップ２７
点jから出発して
以下の点から伸びている直線の先端をつないで
カーブを描きます
- k
- m
- r
- s
- o

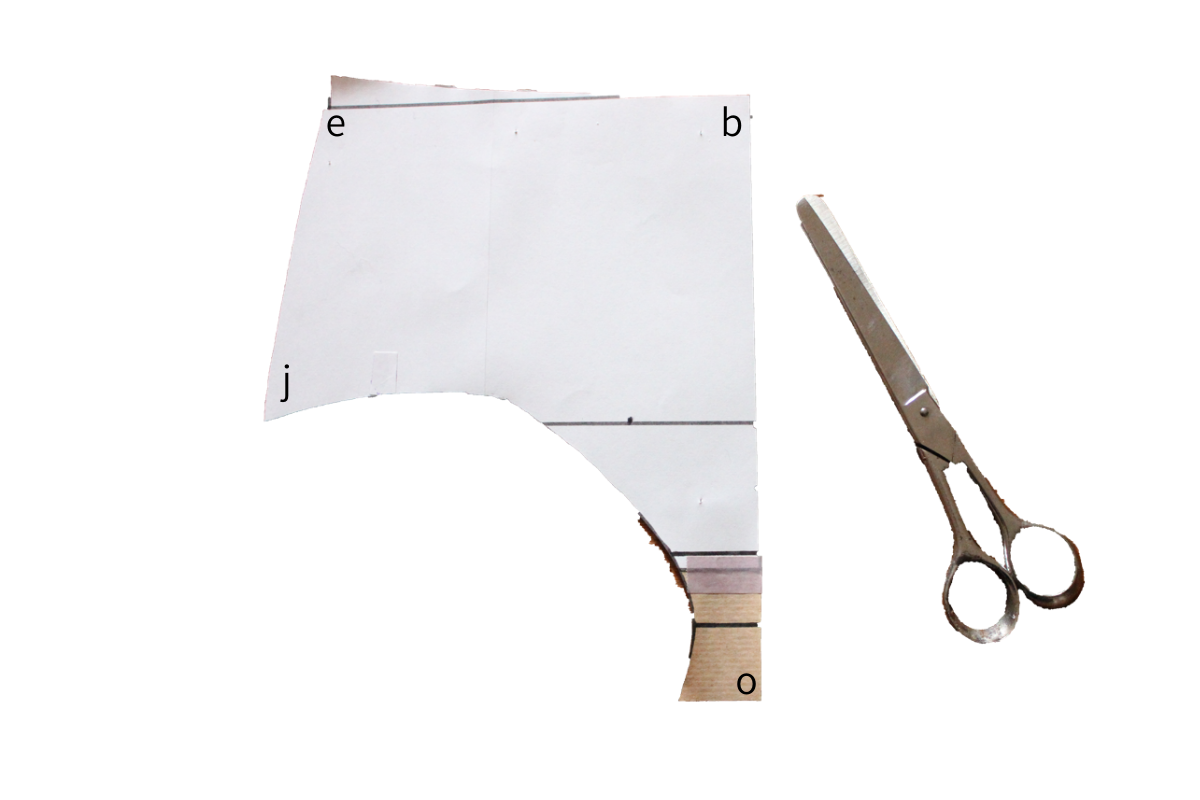

ステップ２８
カットします
oから伸びている直線
新たに引いた2本のカーブ
もともとあるbeのカーブ
このひとつなぎになった輪郭線を
カットします
製図 ステップ２９から４０まで

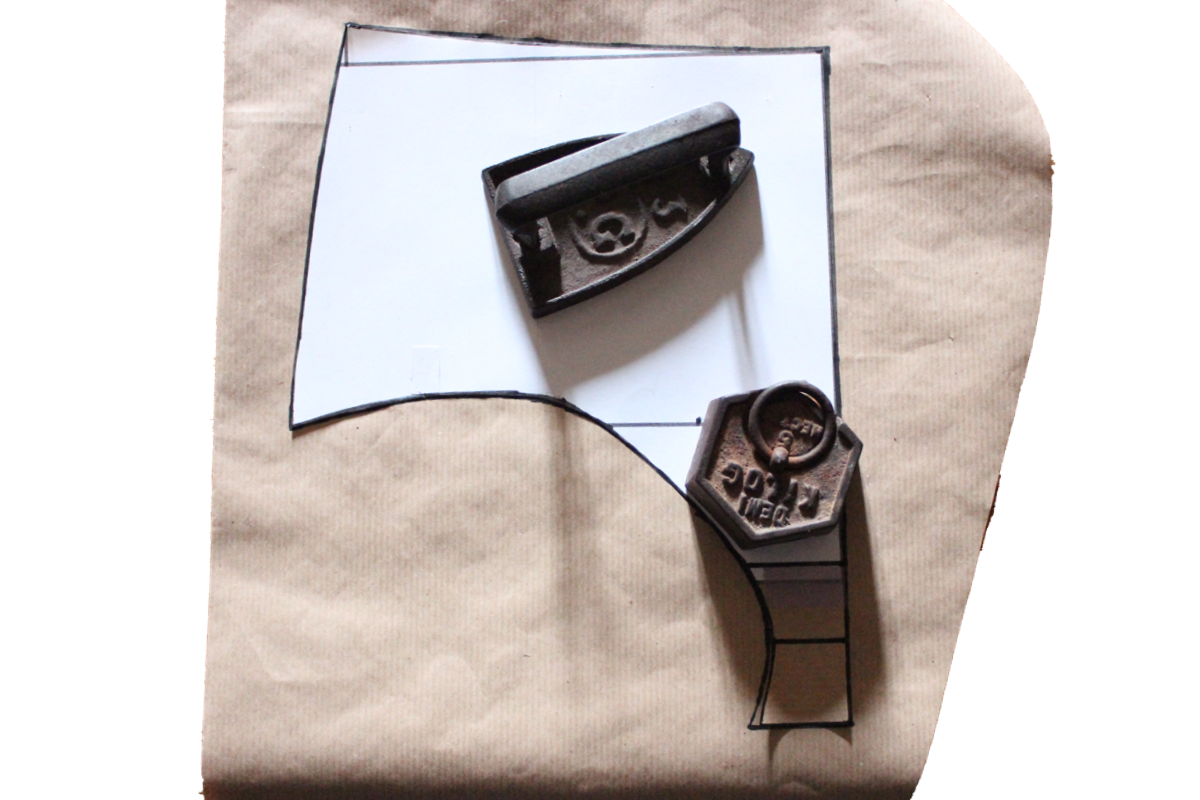

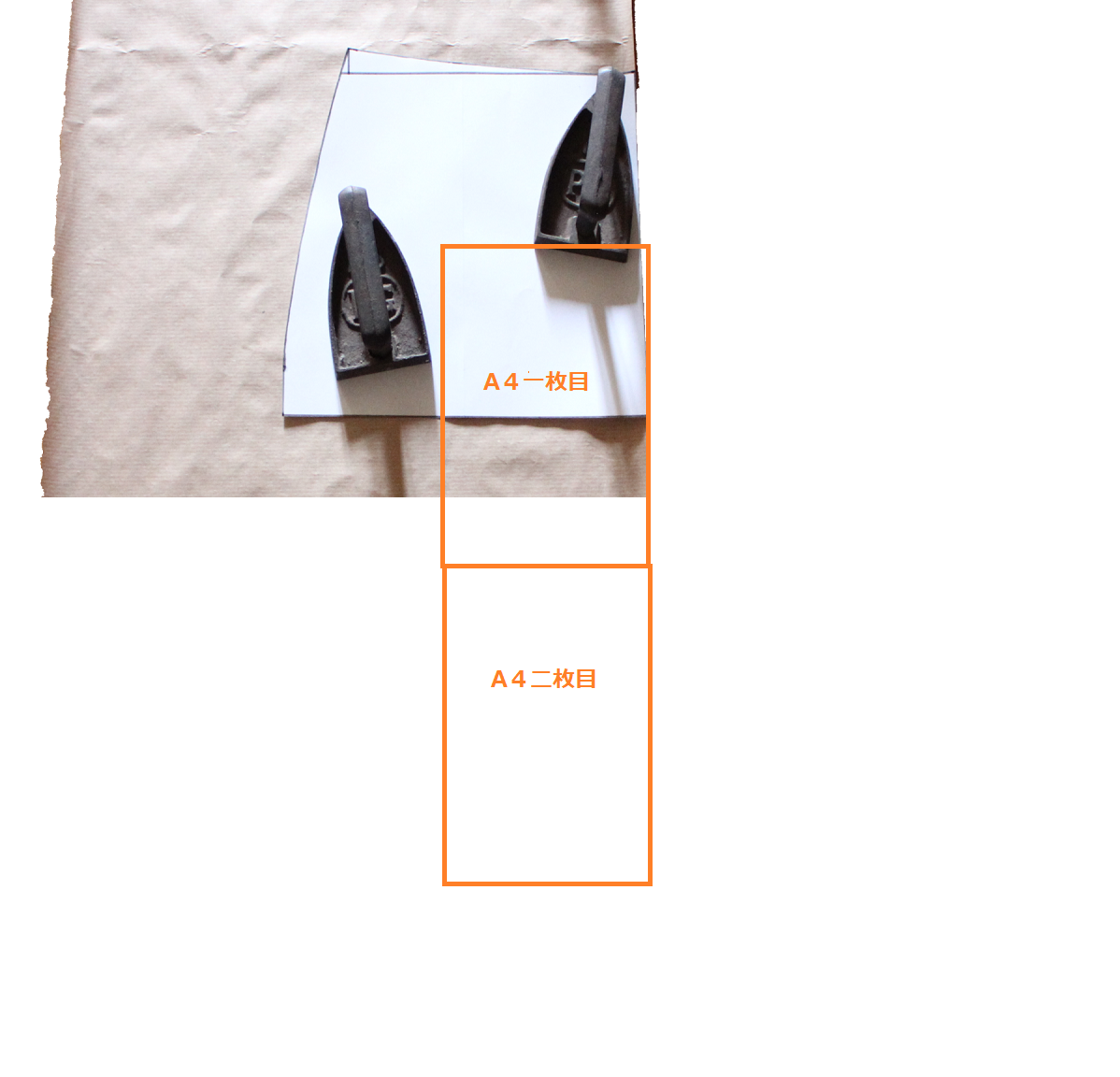

ステップ２９
新しい紙の上に
カットした型紙を置きます
写真で使用しているのは適当な包装紙です
A4用紙を貼りつなげる場合は
カットした型紙がすっぽり埋まるくらいのサイズにします

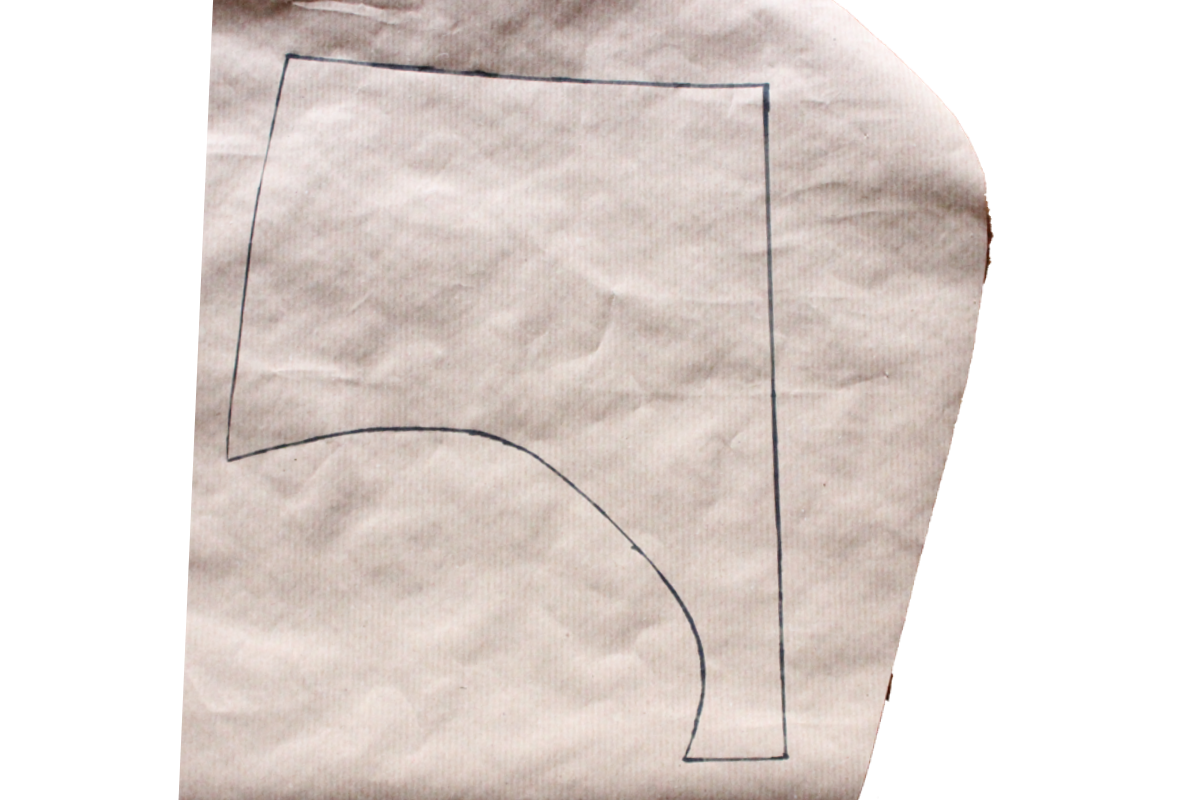

ステップ３０
すべての輪郭線をなぞり
紙の上に置いた型紙を複製します
ステップ３１

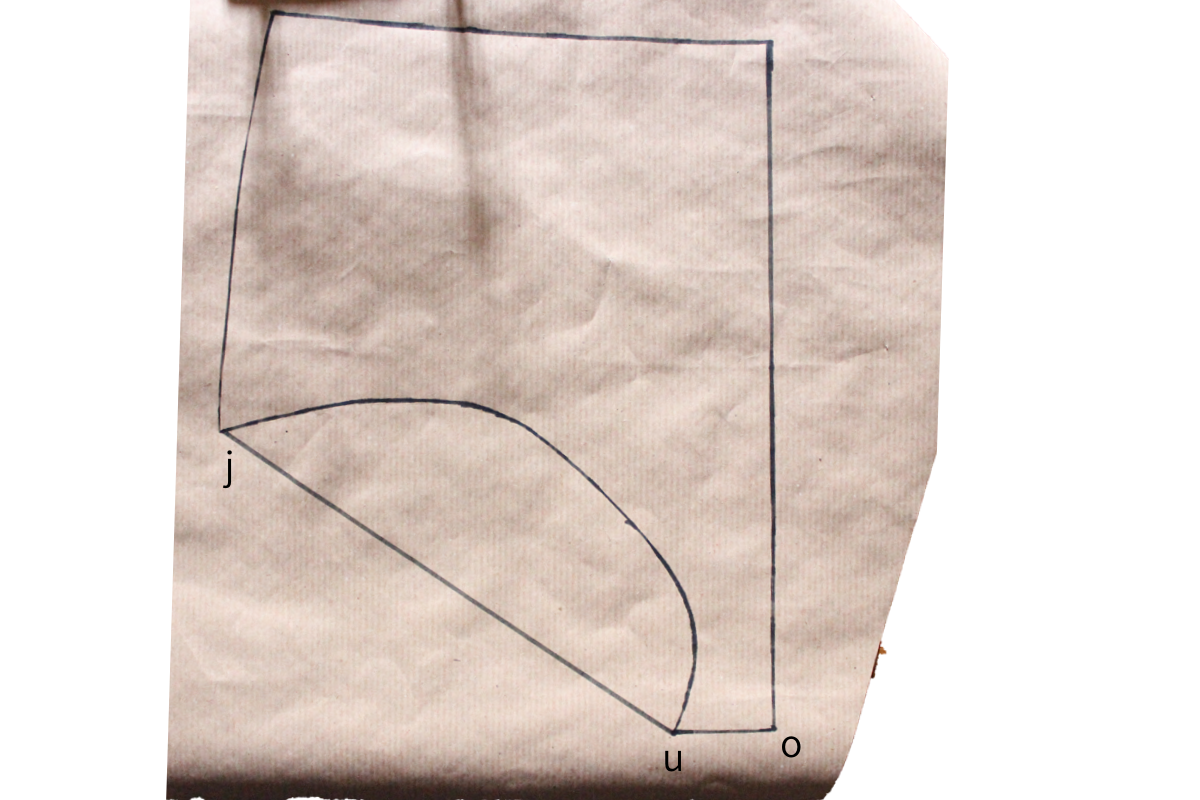

点oから真横に伸びている直線の先端を点uとし
uとjを直線で結びます

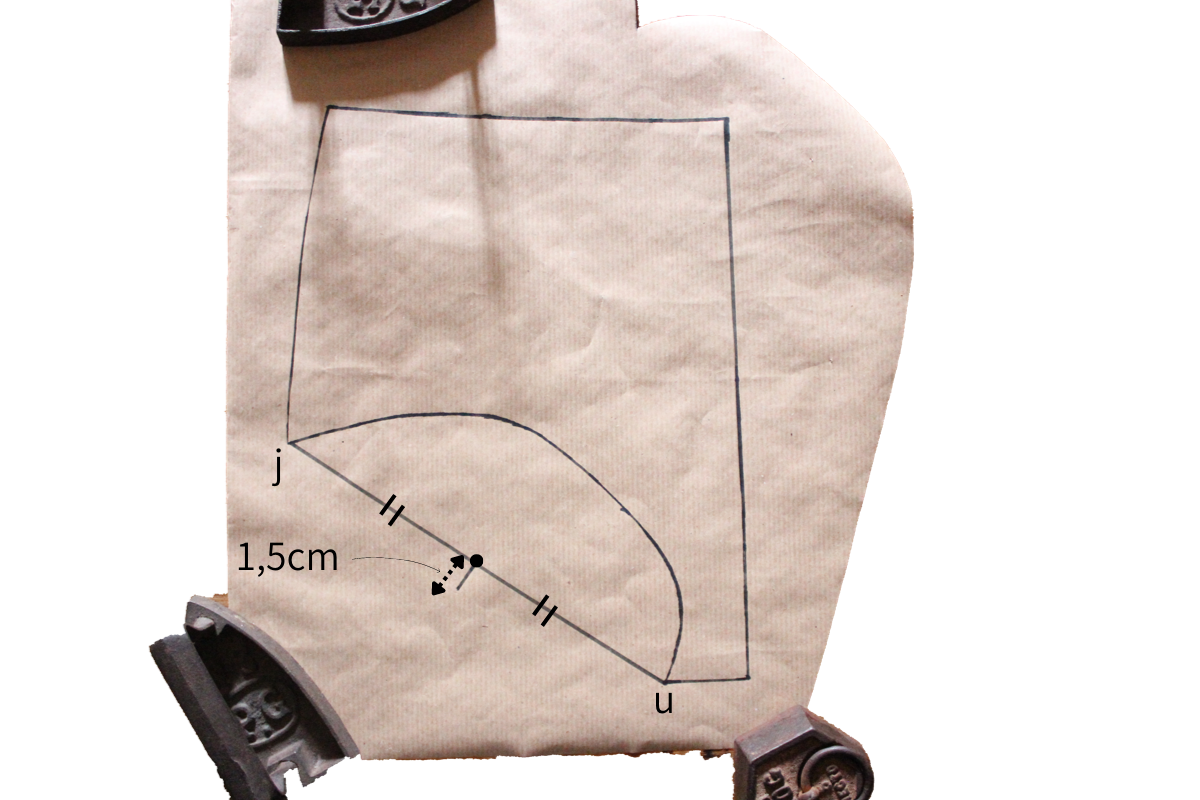

ステップ３２
<
uj線を2等分する点を打ち
uj線に対して直角になる線を引きます
線の長さは1,5cmです

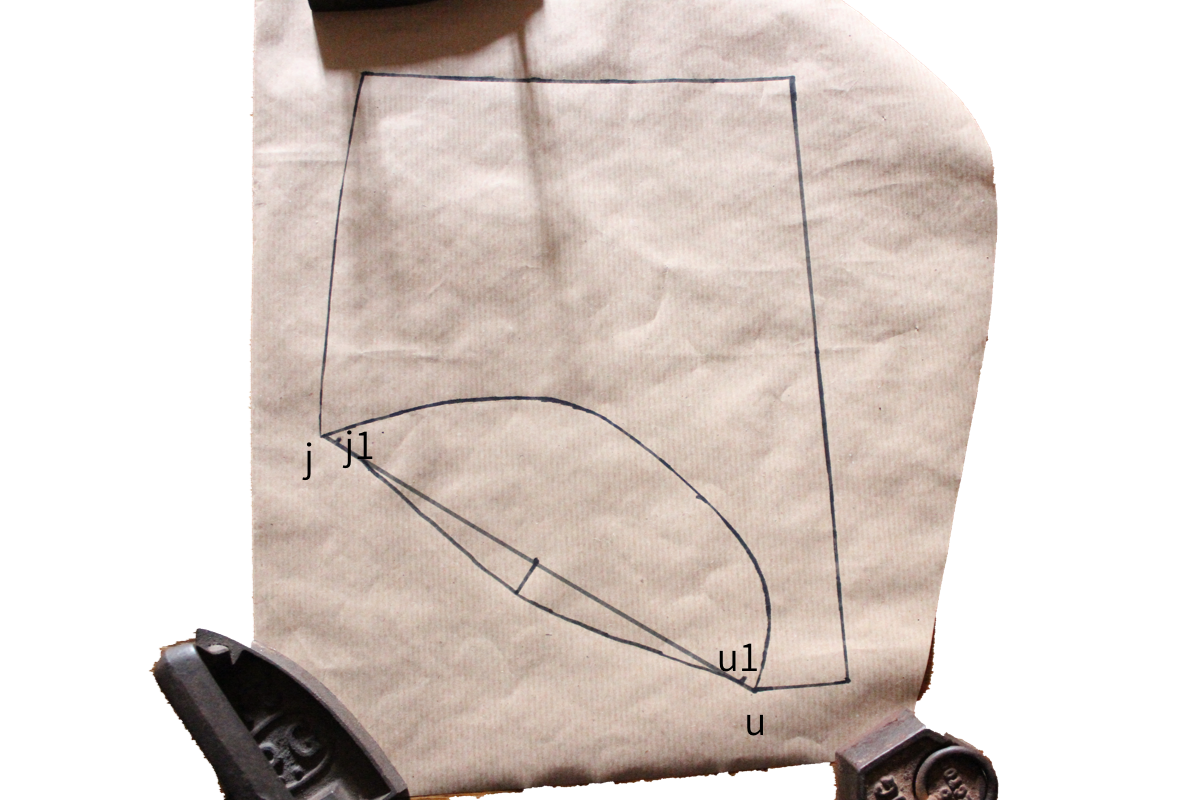

ステップ３３

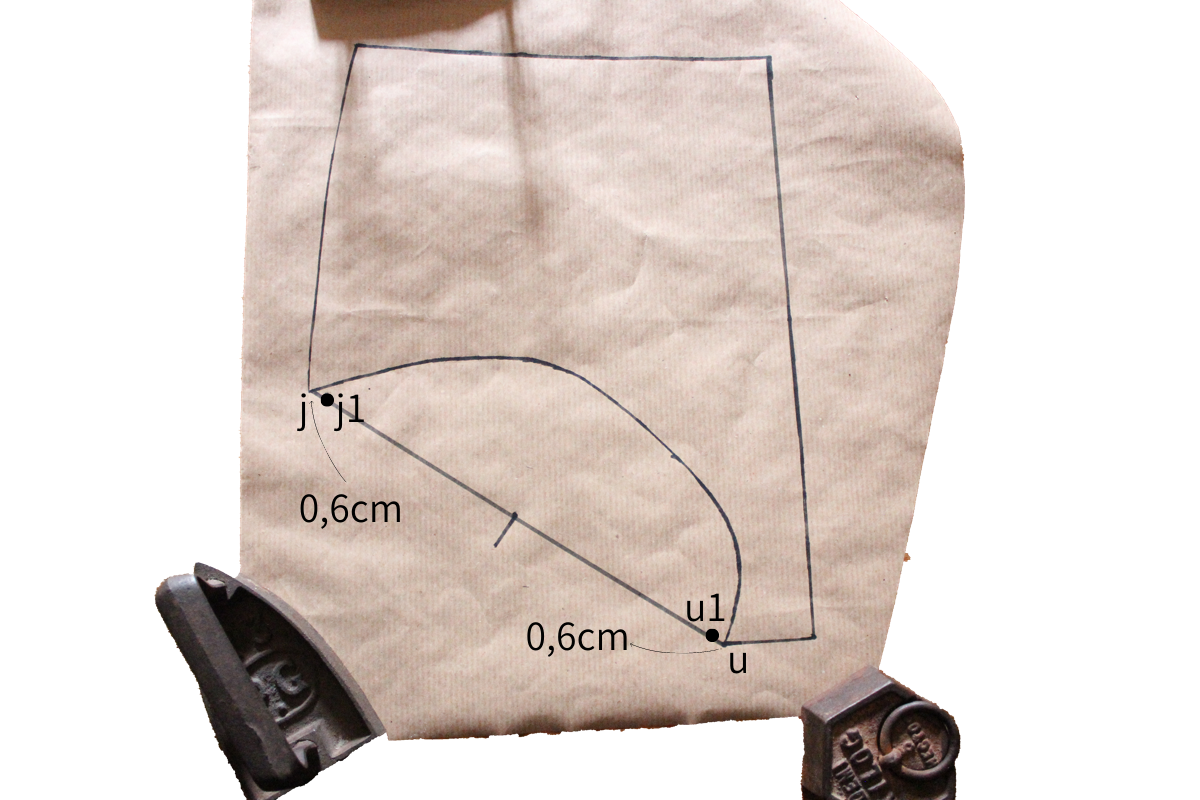

uj線上に点u1と点j1を打ちます
点u1はuから0,6cm
点j1はjから0,6cm
ステップ３４
点j1から出発して1,5cmの直線の先端を通り点uiまでのカーブを描きます
ステップ３５
u
j
e
b
o
を結ぶ輪郭線を
カットします

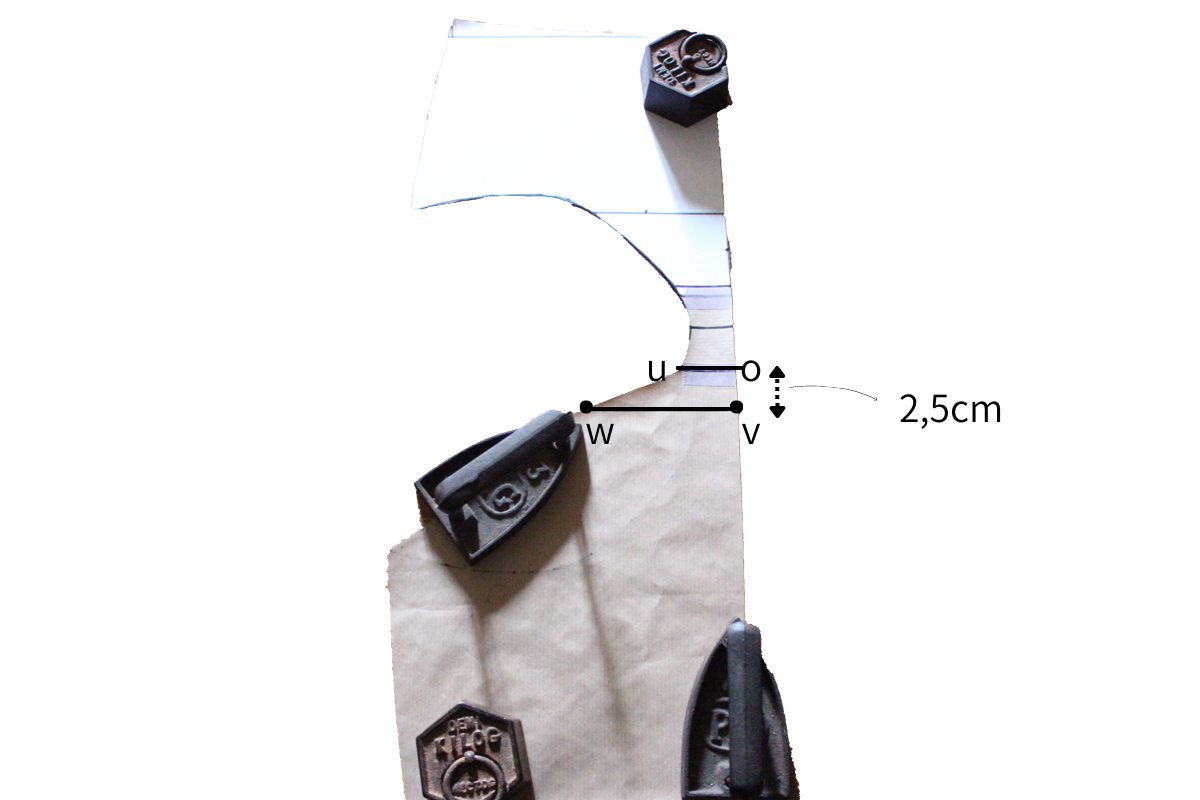

ステップ３６
2枚の型紙を
uo線がぴたりと合うように置き、テープで貼り合わせます
点oから真下に伸びている直線上に点vを打ちます
oからの距離は2,5cmです
点vから真横に直線vwを引きます
直線vwはuo線と平行です
ステップ３７

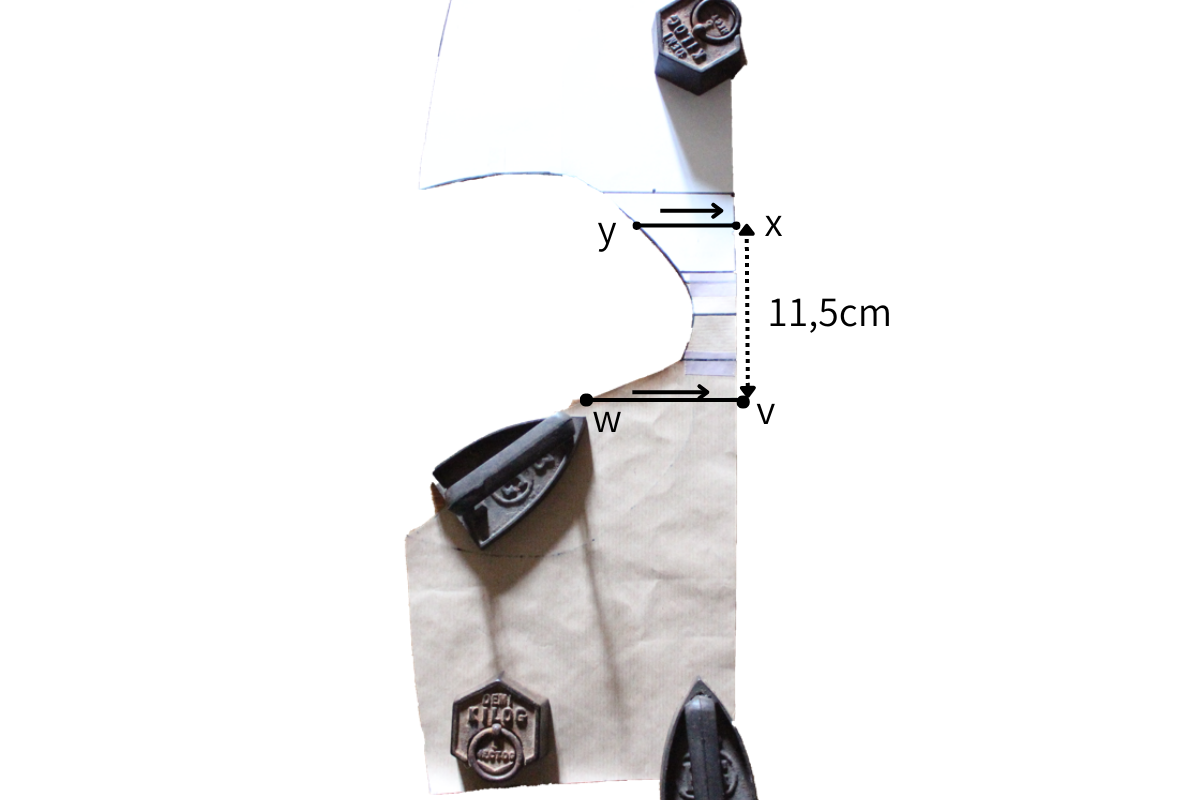

点vから真上に伸びる直線上に点xを打ちます
点vからの距離は11,5cmです
点xから真横に直線xyを引きます
直線xyはvw線と平行です
ステップ３８

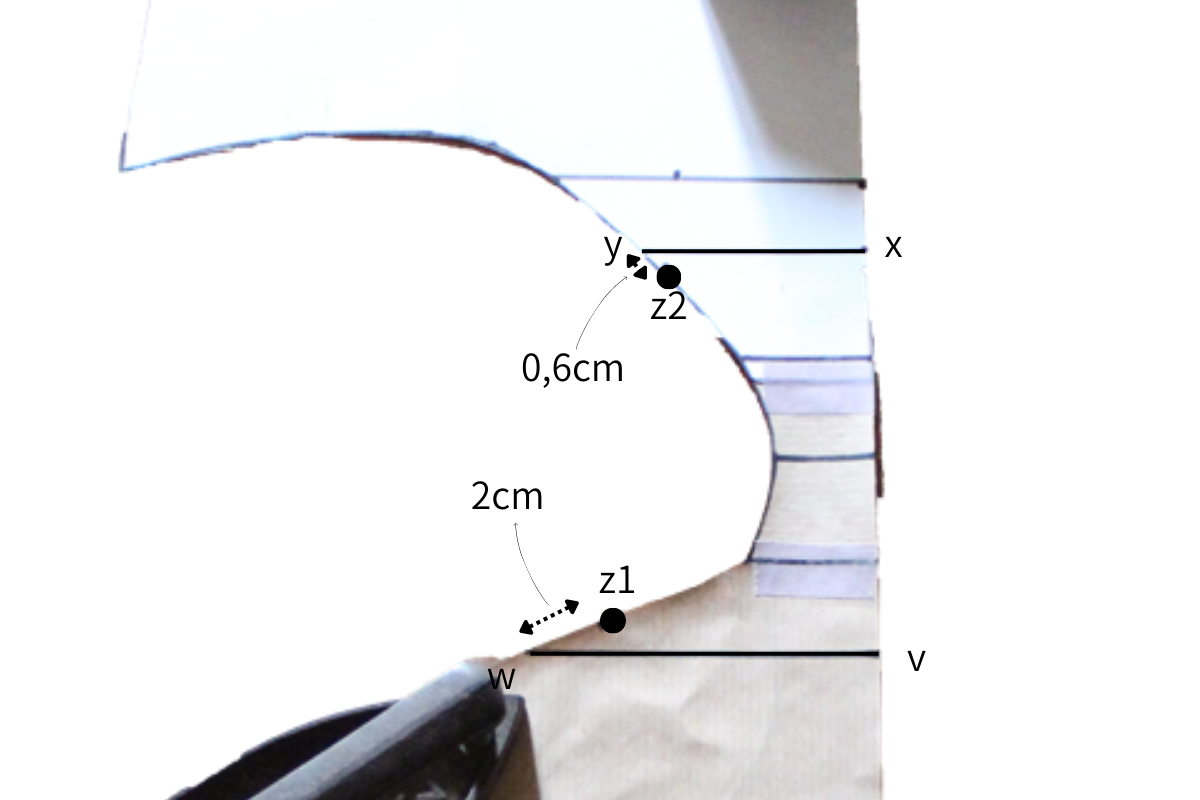

点wから伸びるカーブ上に点z1を打ちます
点wからの距離は2cmです
点yから伸びるカーブ上に点z2を打ちます
点yからの距離は0,6cmです

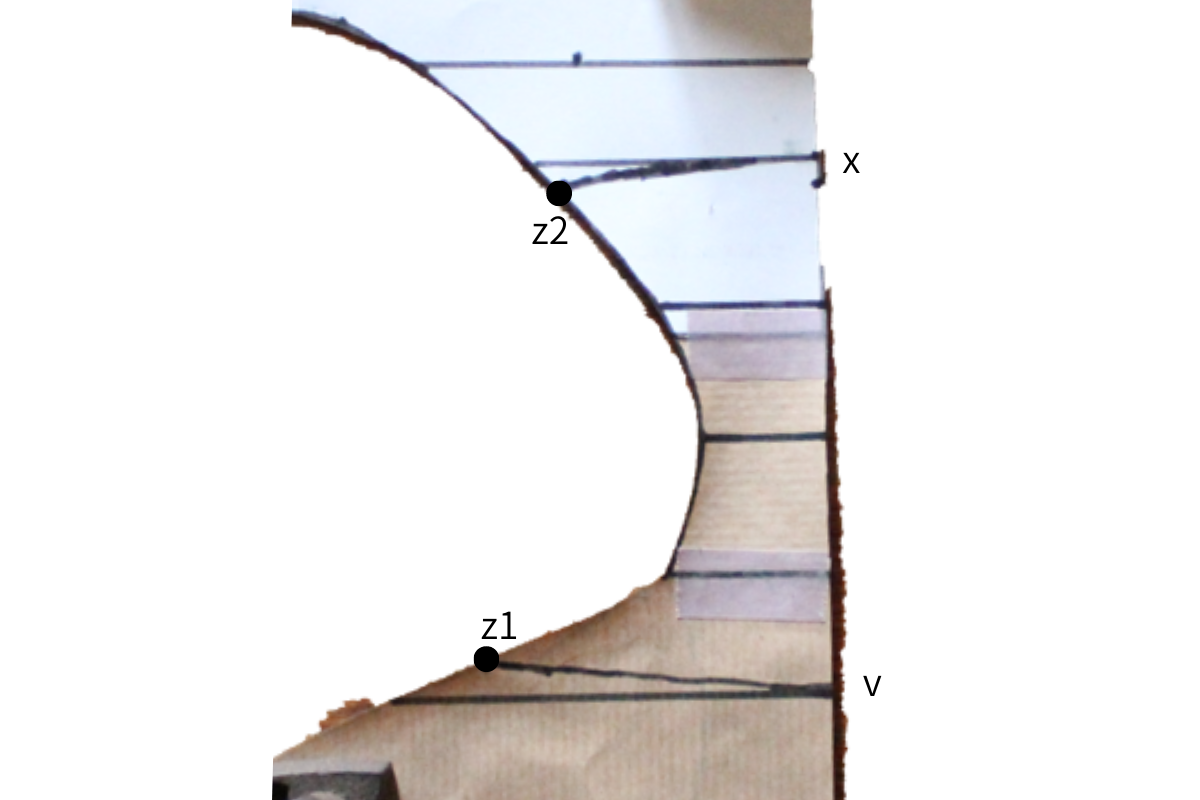

ステップ３９
z1v
をカーブで結びます
z2X
をカーブで結びます
ステップ４０
カーブz1-v
と
カーブz2-x
を カットします
ショーツの原型３パーツができました
