この記事は【ズボン原型製図 自分サイズの原型をつくろう 体をはかる】
の続きです
CADで製図、えんぴつで製図 どちらでも
製図は直線と曲線をつかって
形をつくる
作業です
紙と
えんぴつと
直線定規を用意して
手で製図する方法と
CADを利用して
マウスで製図する方法があります
どちらの方法でもいいです
わたしは
CADを使いました
使用したCADは
こちらです

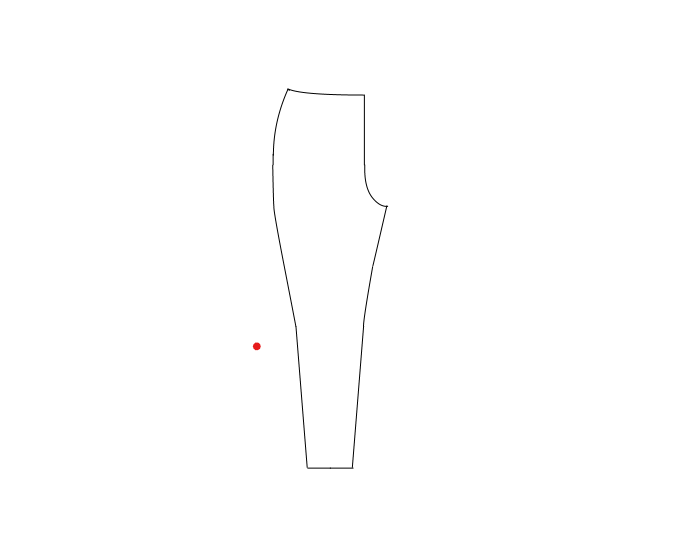

出来上がりのかたち
その前に
出来上がりの
形を
みておきます
こんな形です
これは前ズボンの原型になります
７か所の自分の体のサイズの数字をつかって
この形をつくっていきます

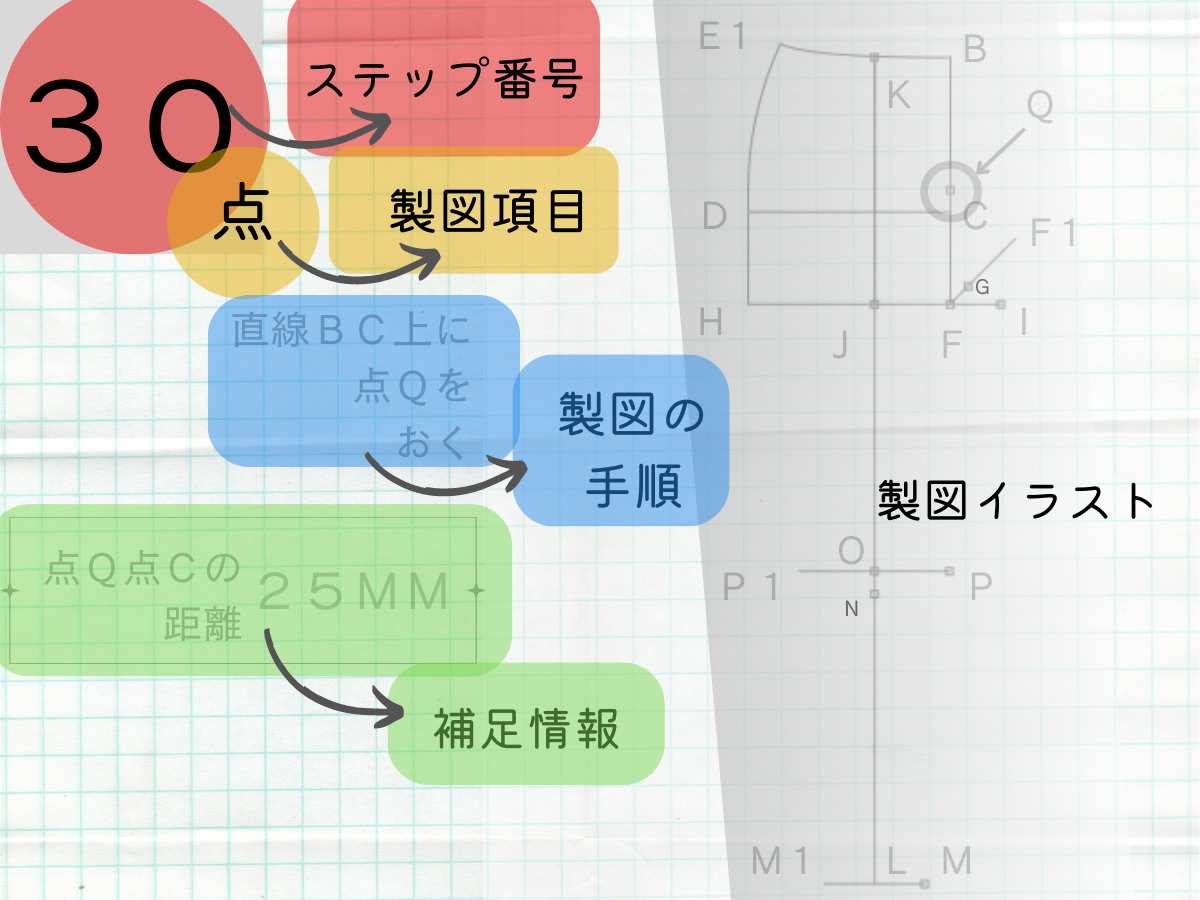

製図イラストの見方
製図はステップごとに
イラストとコメントで
表しています
下の例のように
１ステップに１枚のシートに
イラストとコメントが
書かれています
製図は全部で
３８ステップなので
ここからは
３８枚のイラストシートで
細かく手順を追っていきます
閲覧文献

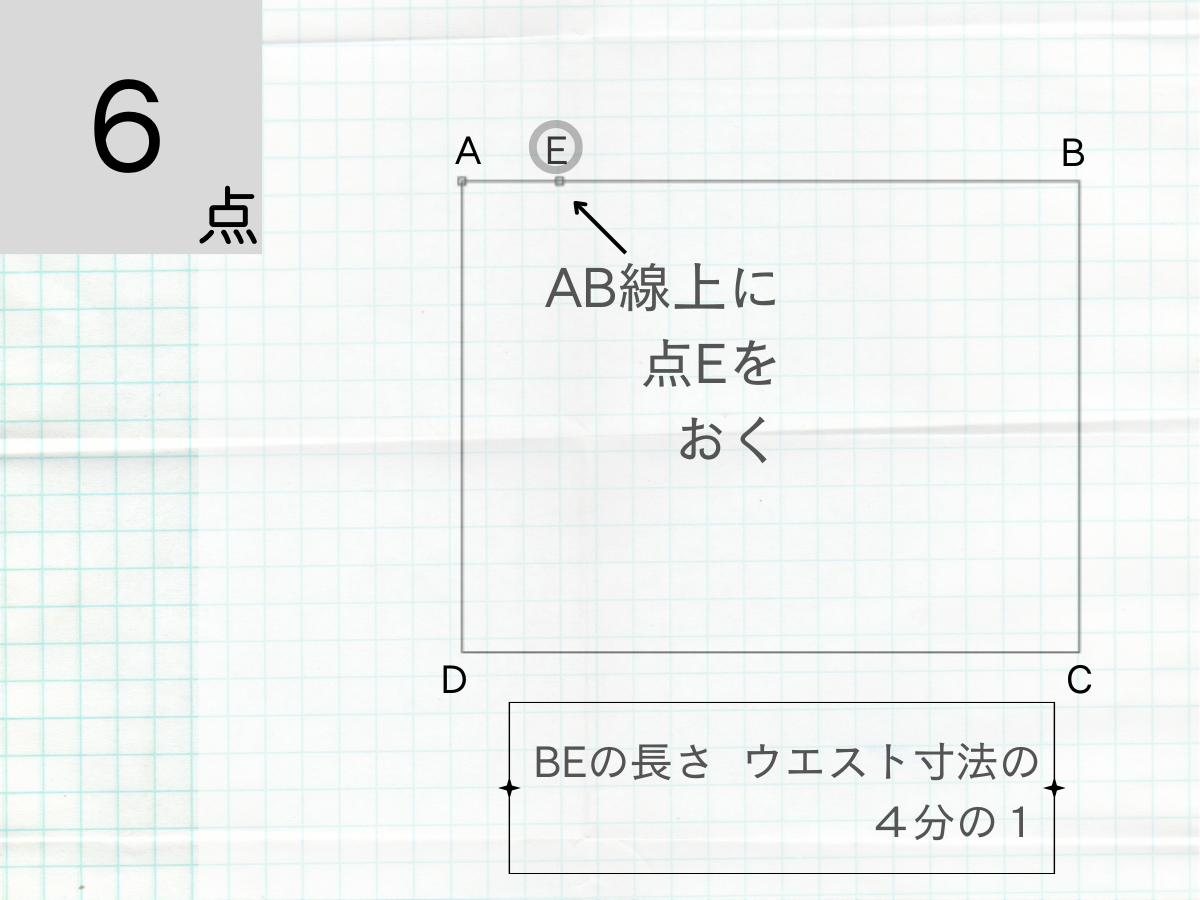

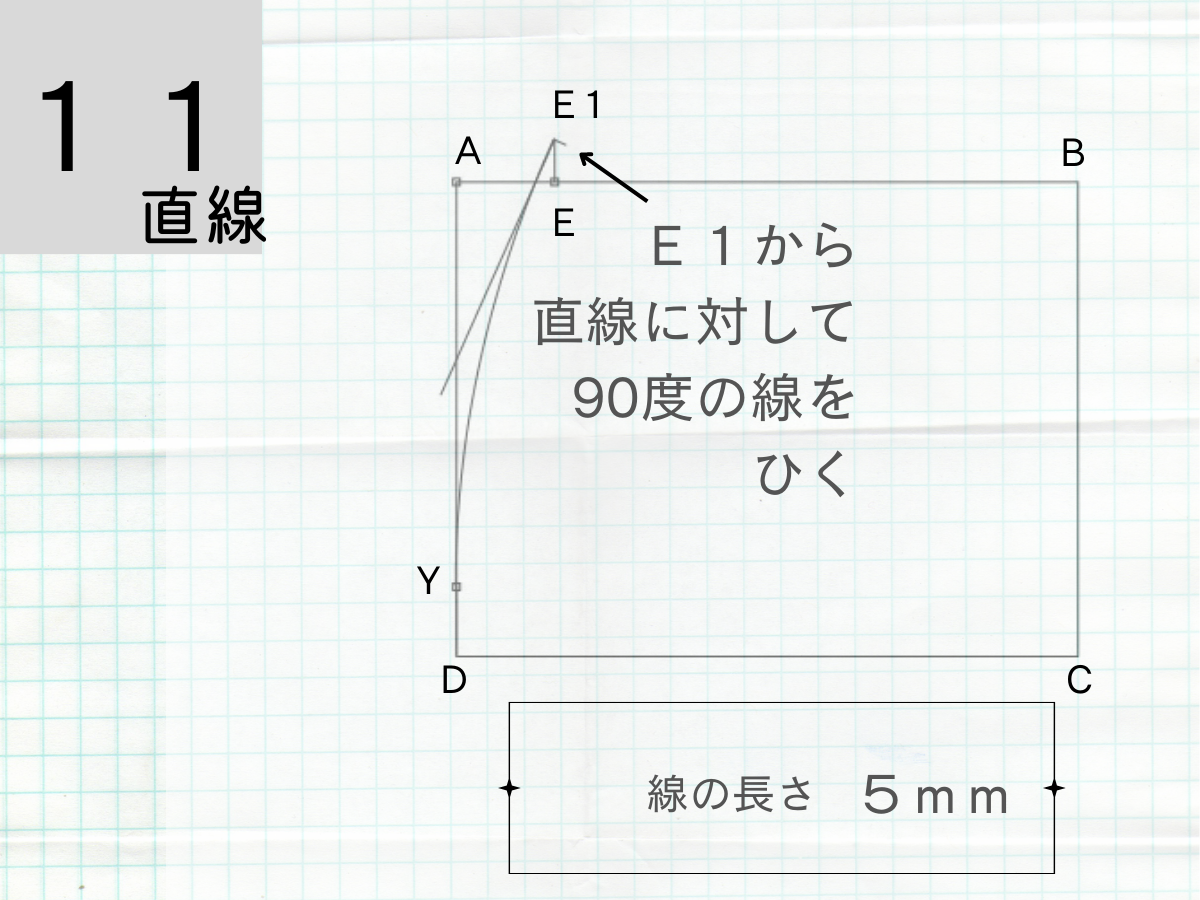

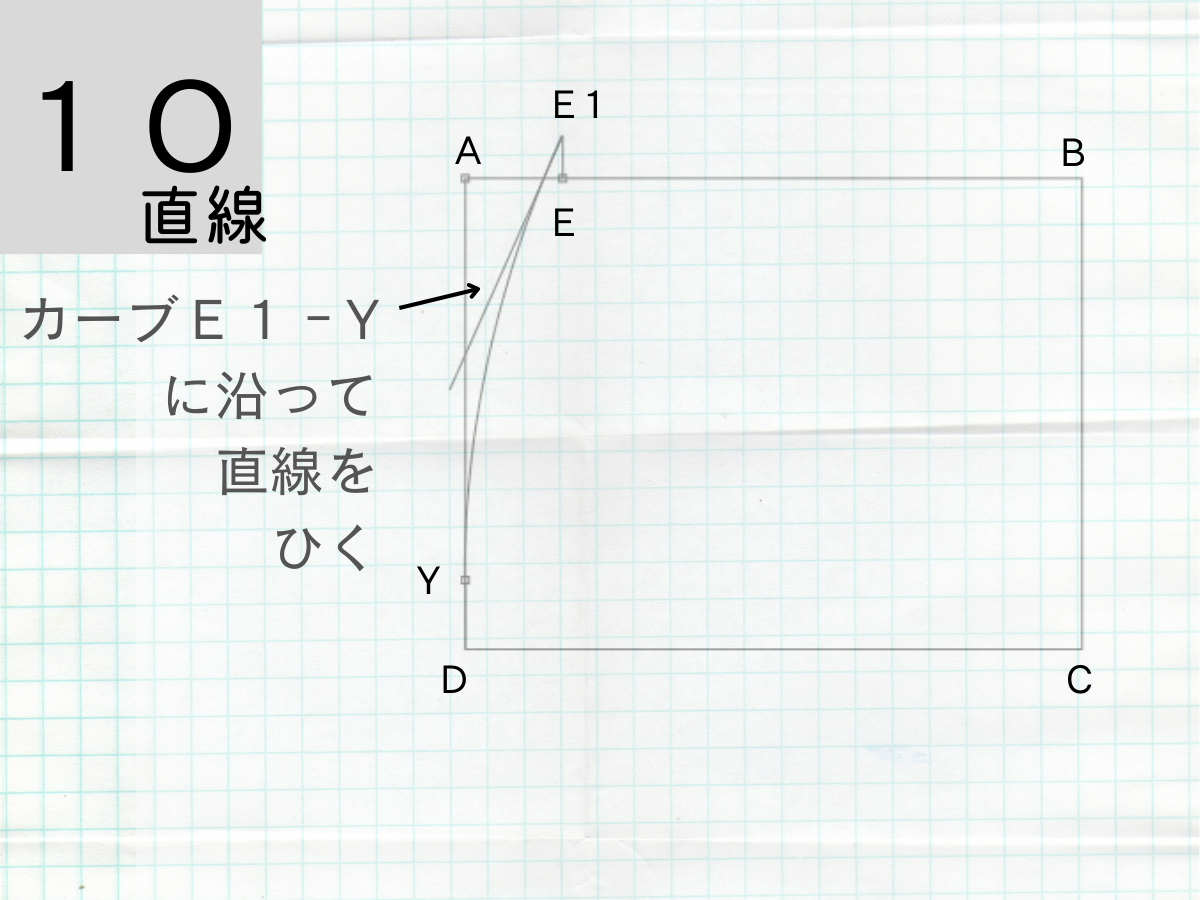

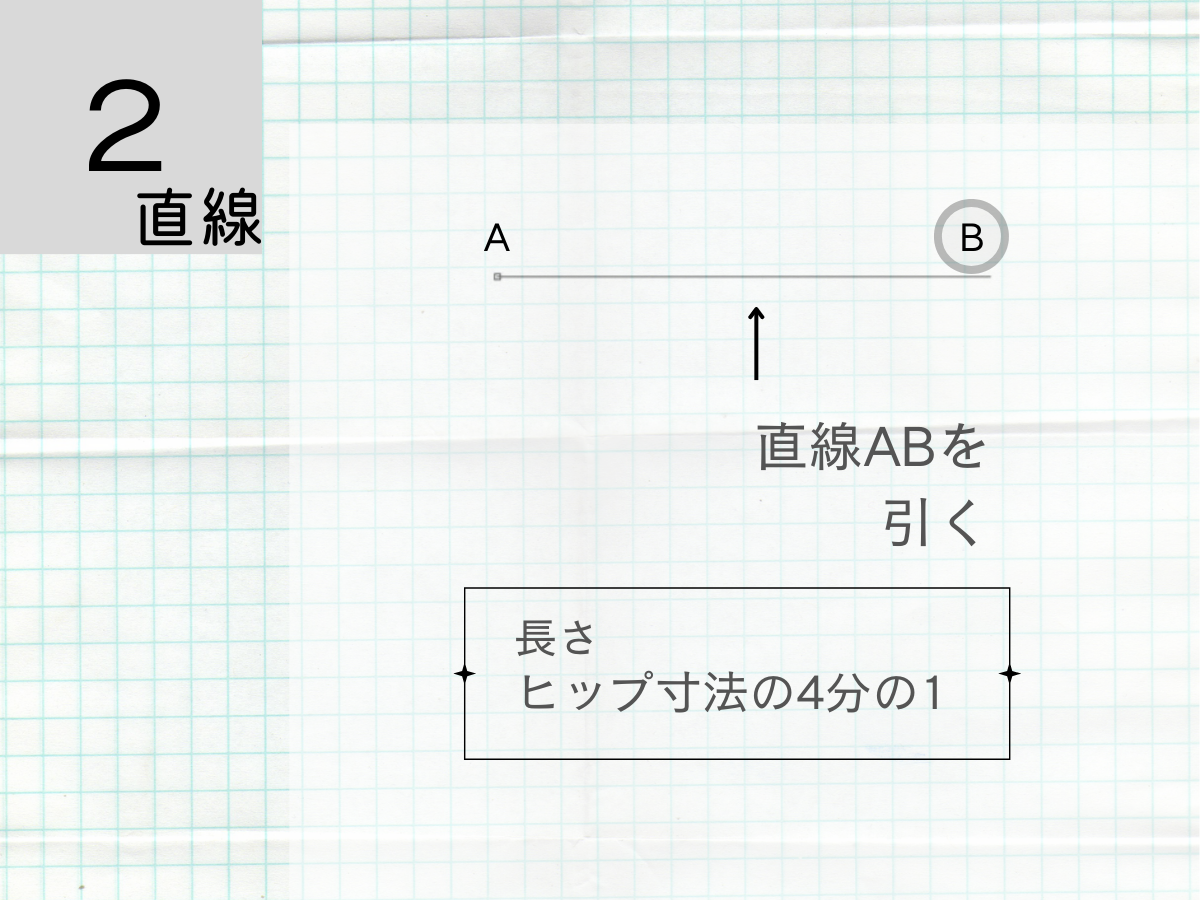

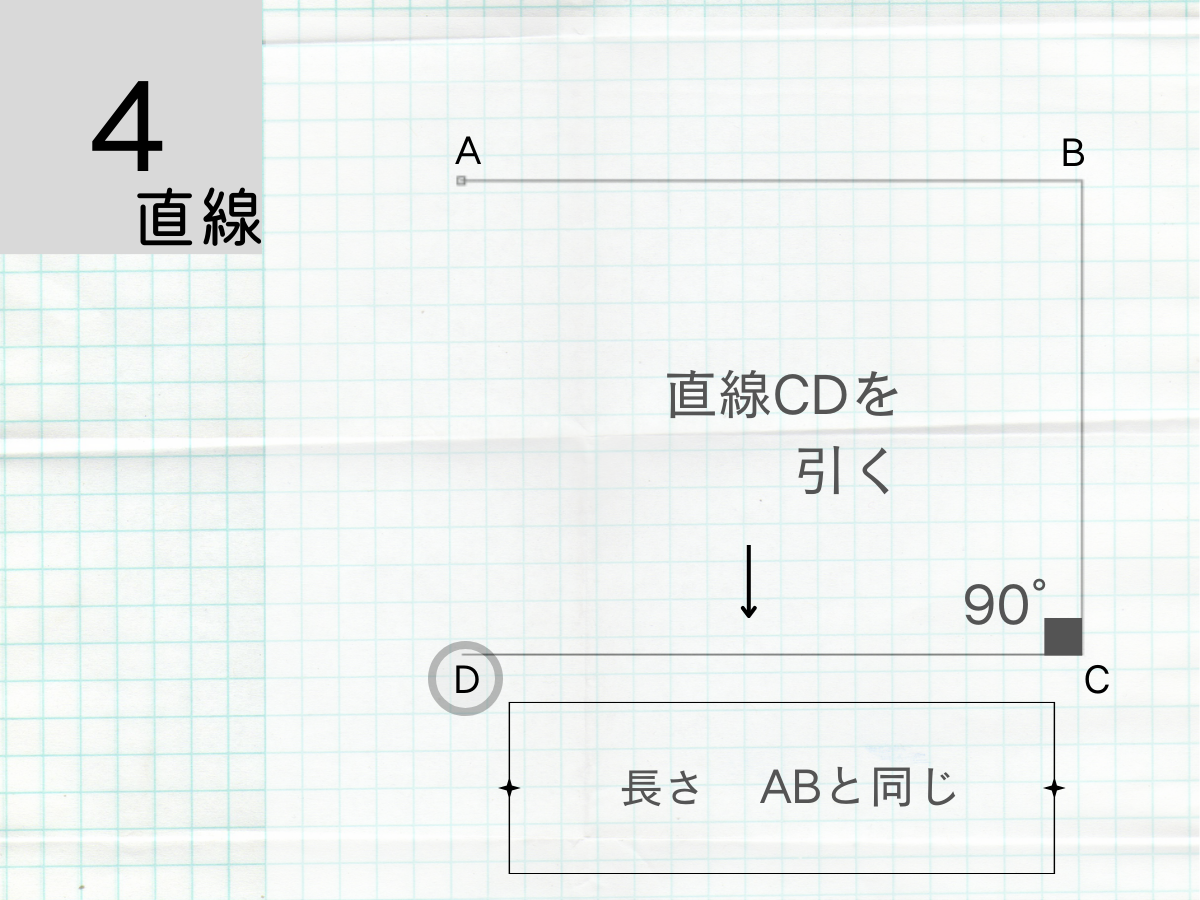

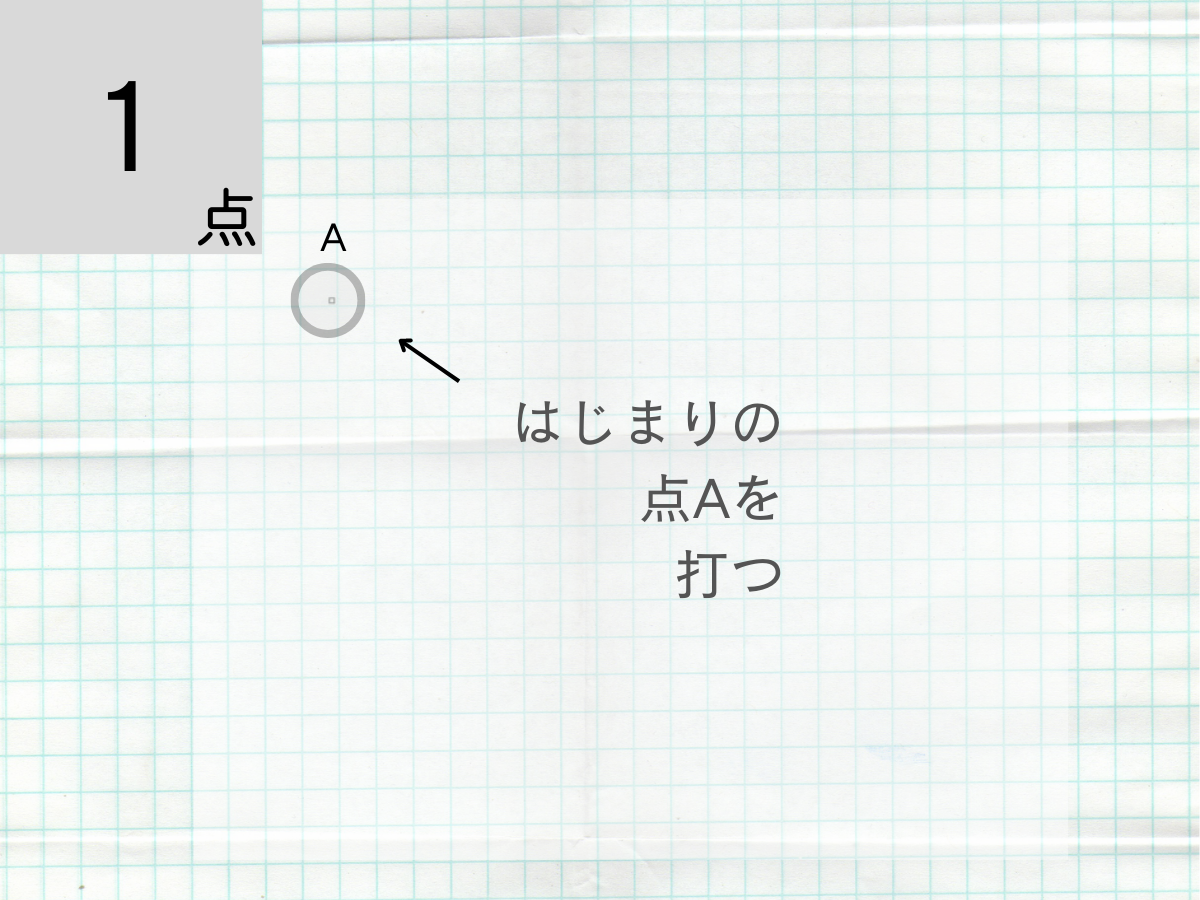

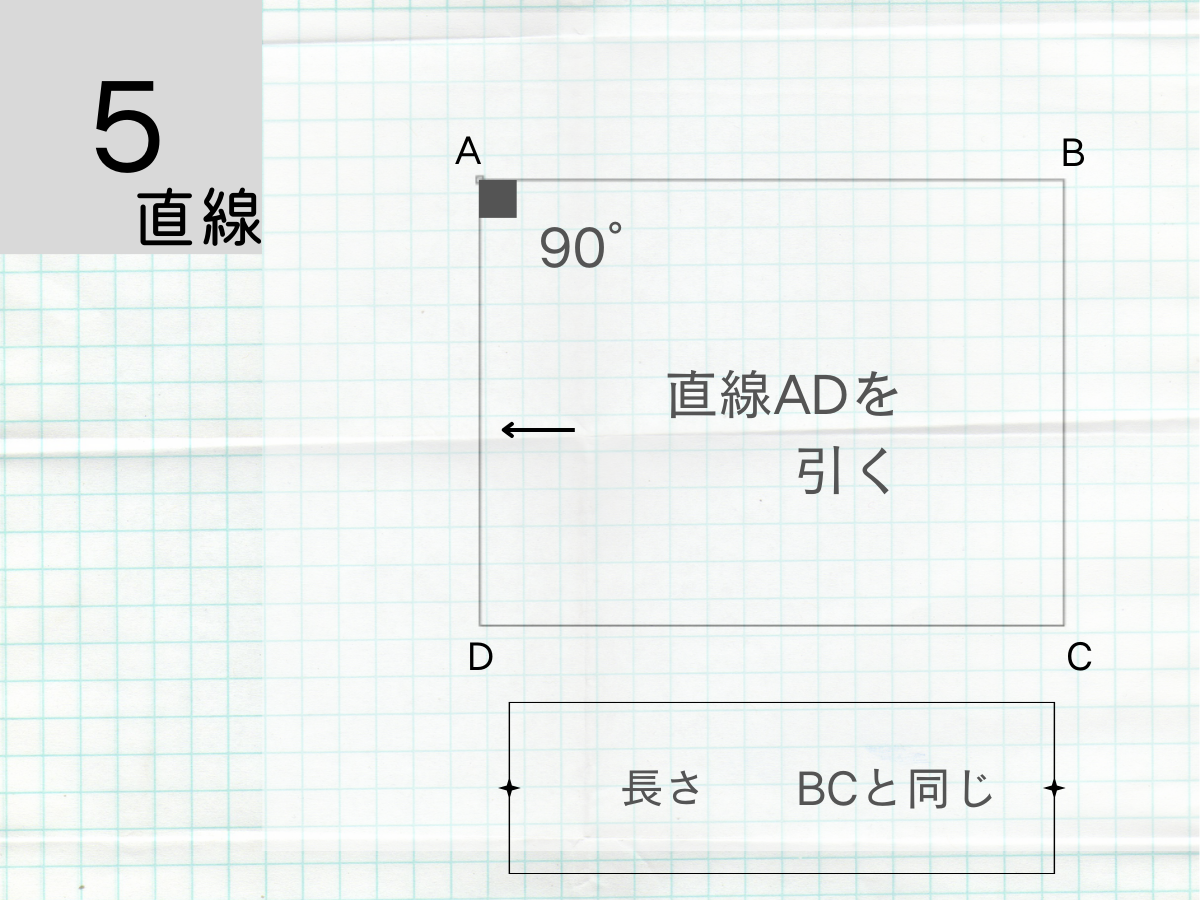

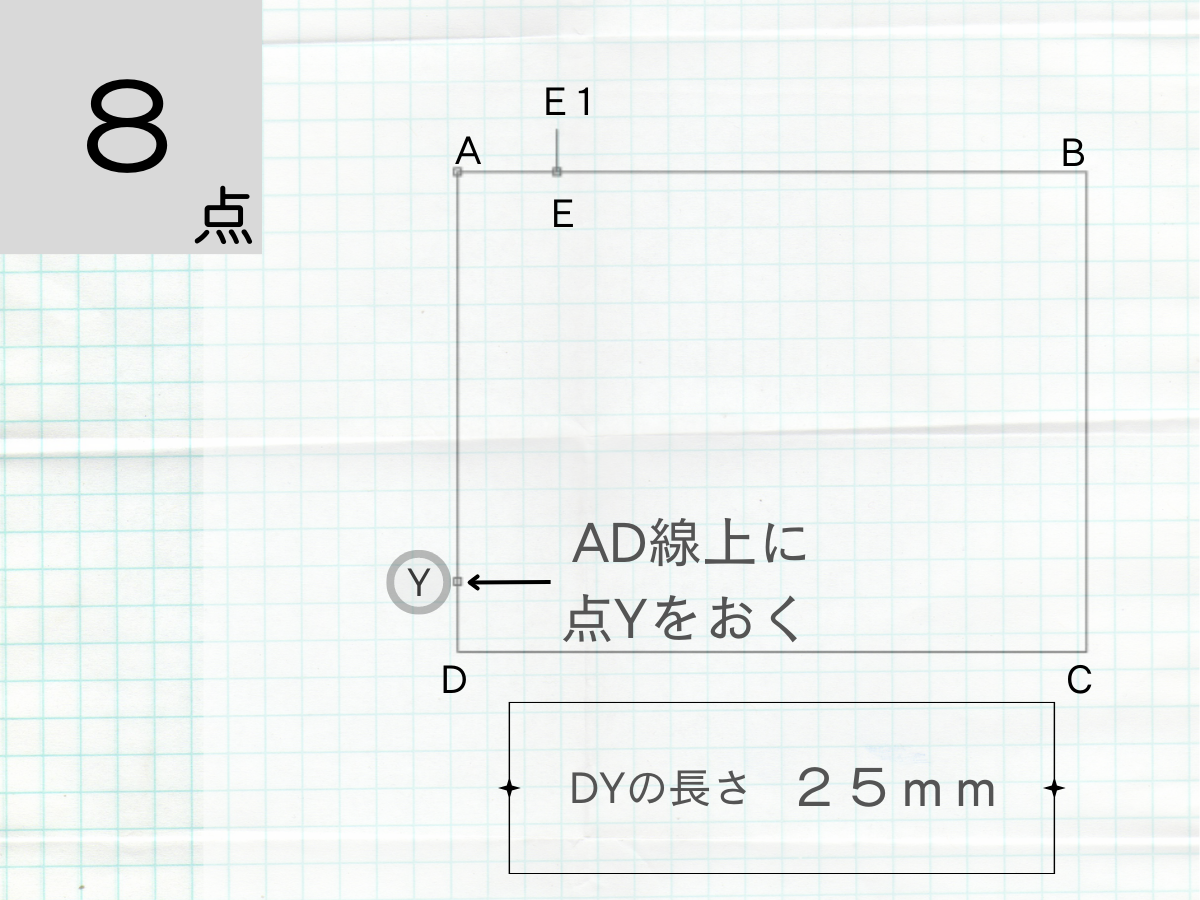

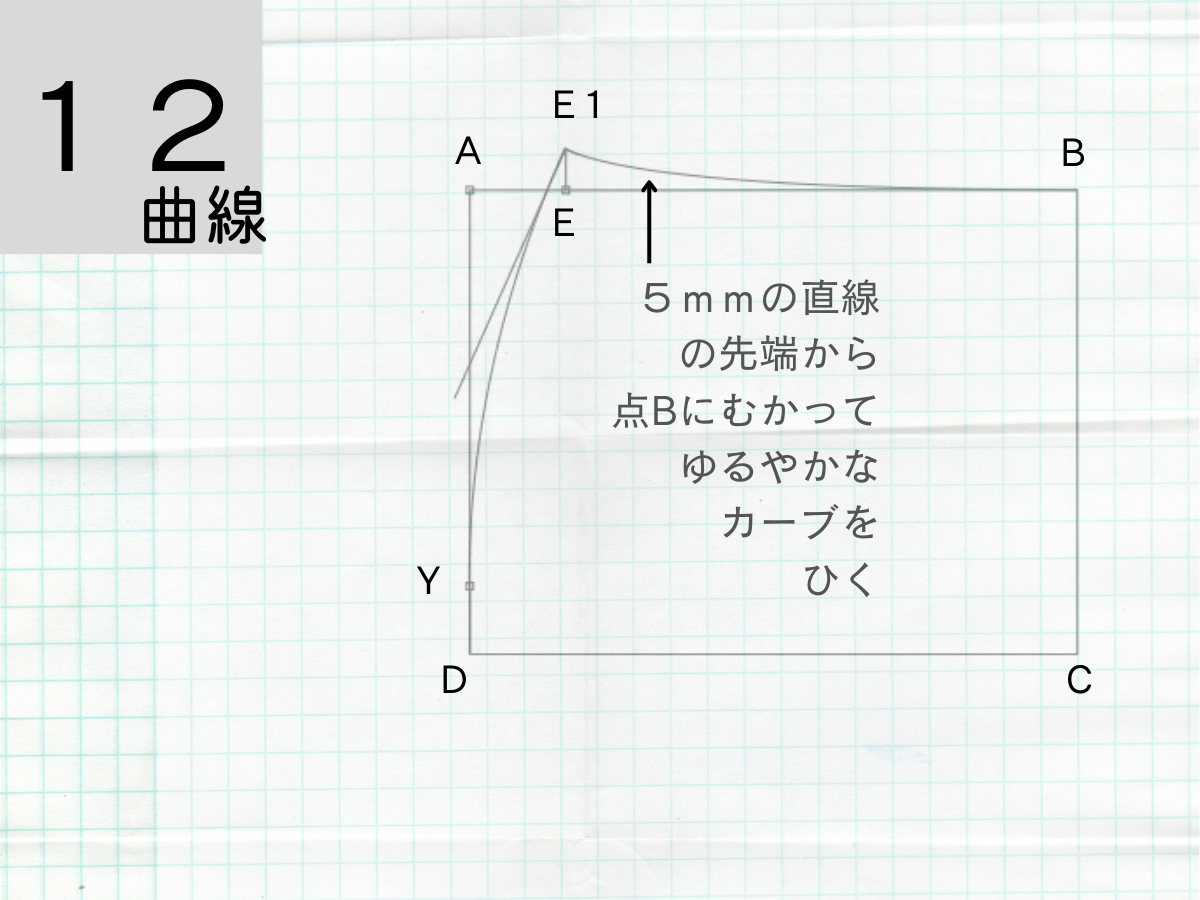

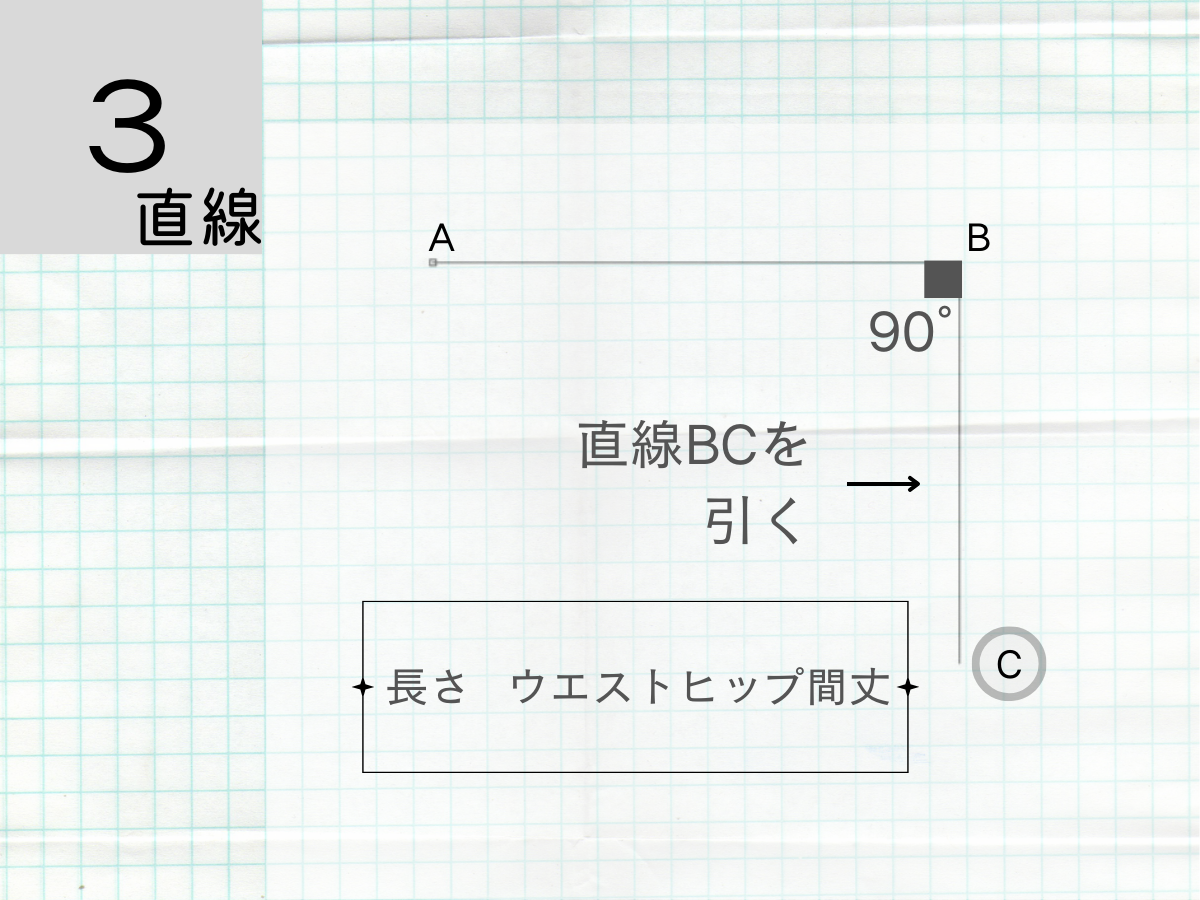

製図スタート

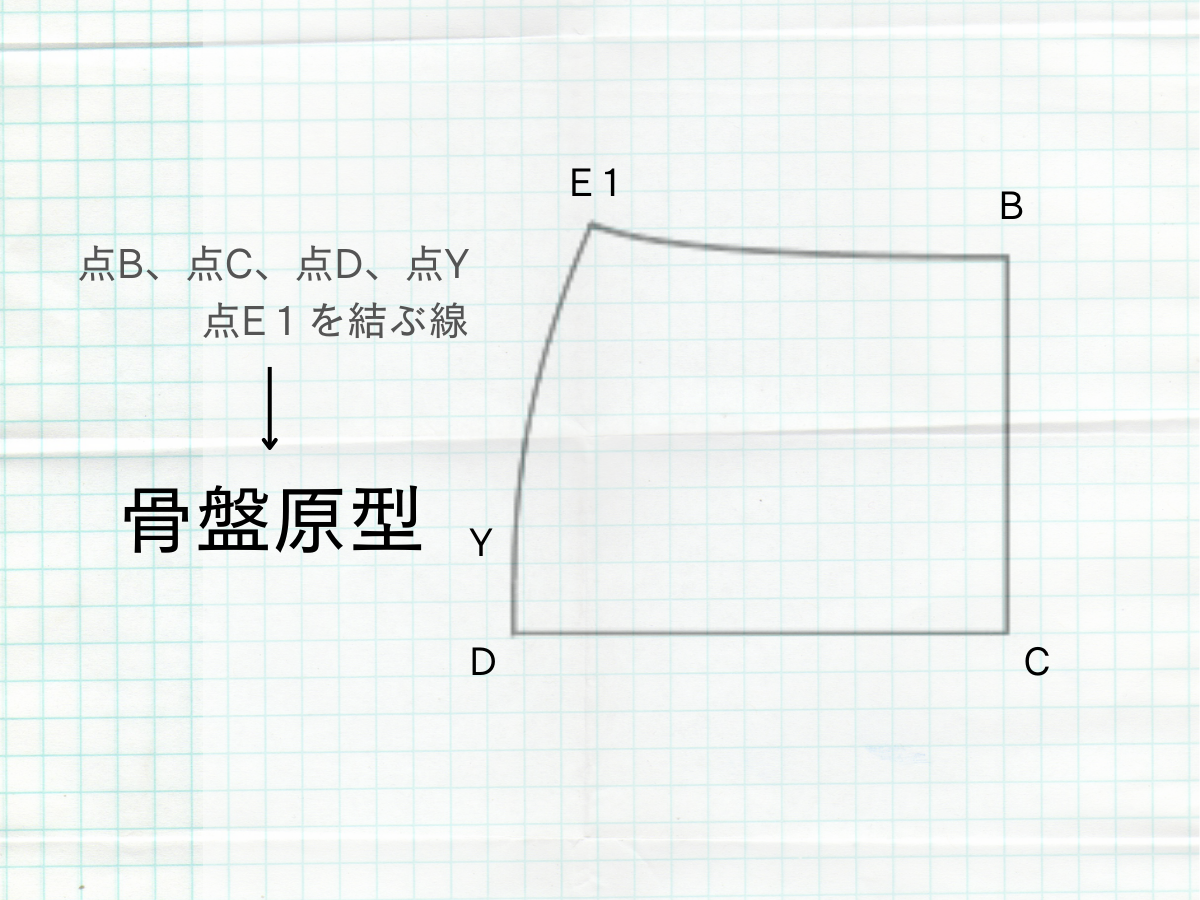

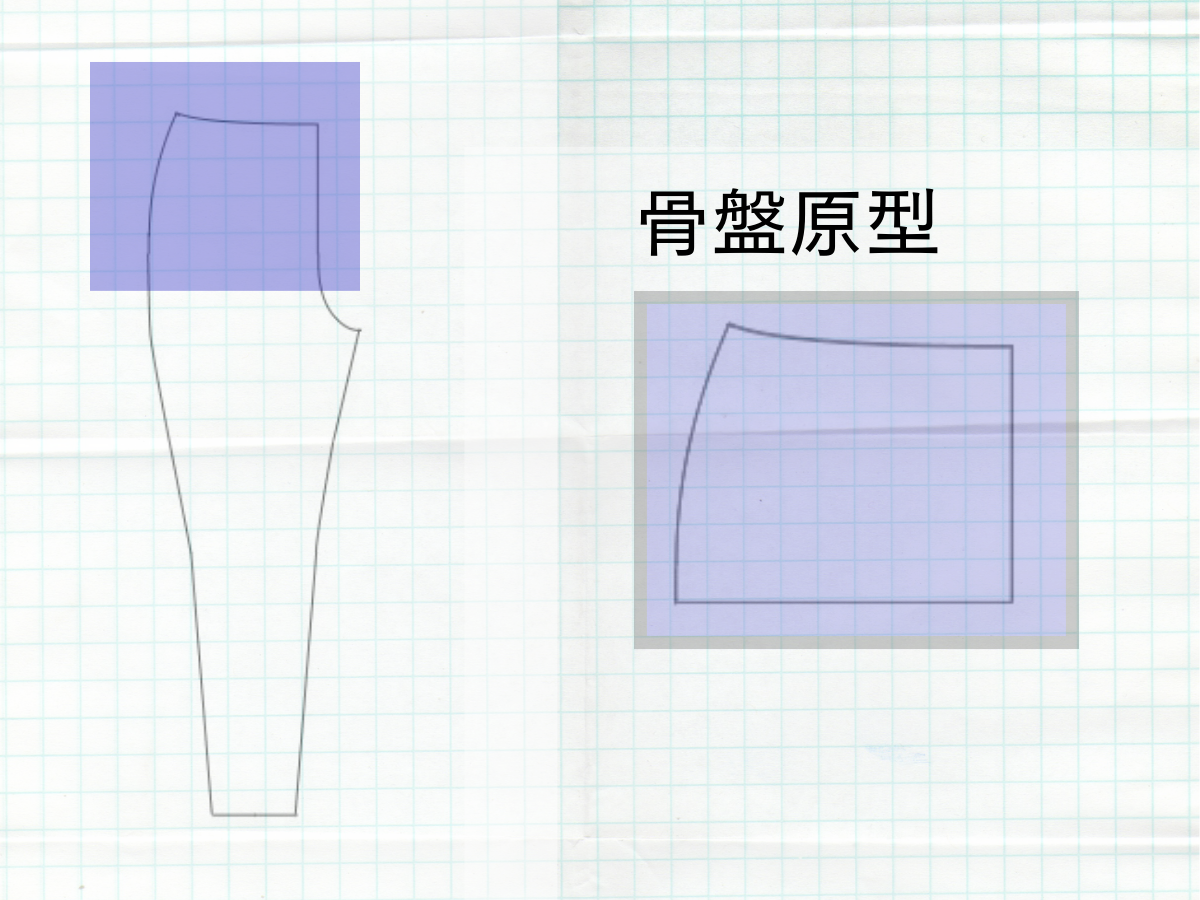

まずは骨盤原型から
続きステップ⑬～㊳までは
こちらから
